    Hersteller: SKF

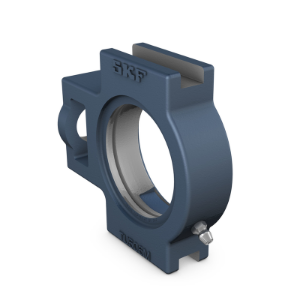

    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 507 M

    CHF 69.90 inkl. Steuer
    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 507 M
    Material:
    Artikelnummer: TU 507 M

    Technische Spezifikationen


    ABMESSUNGEN
    Material
    ANSCHLUSSMASSE
    Da72 mmDurchmesser des kugeligen Sitzes
    A37 mmGesamtbreite
    A113.5 mmBreite der Haltenut
    A230 mmBreite des Flansches, in dem die Haltenut sitzt
    A523 mmÃœberstand des Enddeckels
    H103 mmGesamthöhe
    H189 mmAbstand zwischen Haltenutenböden
    H264 mmHöhe des Befestigungsendes
    L129 mmGesamtlänge
    L178 mmAbstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
    L212 mmLänge des Befestigungsendes
    L364 mmLänge der Haltenut
    N22 mmDurchmesser Fußschraubenloch
    N117 mmLänge des Befestigungsschlitzes
    N238 mmHöhe des Befestigungsschlitzes

    BERECHNUNGSDATEN
    1.1 kgGewicht Gehäuse

    GEWICHT
    Enddeckel

    TOLERANZKLASSE



    *
    *
    *
