    Hersteller: SKF

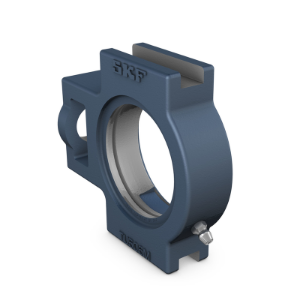

    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 508 M

    CHF 88.00 inkl. Steuer
    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 508 M
    Material:
    Artikelnummer: TU 508 M

    Technische Spezifikationen


    ABMESSUNGEN
    Material
    ANSCHLUSSMASSE
    Da80 mmDurchmesser des kugeligen Sitzes
    A49 mmGesamtbreite
    A117.5 mmBreite der Haltenut
    A233 mmBreite des Flansches, in dem die Haltenut sitzt
    A524 mmÃœberstand des Enddeckels
    H115 mmGesamthöhe
    H1101 mmAbstand zwischen Haltenutenböden
    H283 mmHöhe des Befestigungsendes
    L145 mmGesamtlänge
    L188 mmAbstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
    L215 mmLänge des Befestigungsendes
    L383 mmLänge der Haltenut
    N29 mmDurchmesser Fußschraubenloch
    N119 mmLänge des Befestigungsschlitzes
    N250 mmHöhe des Befestigungsschlitzes

    BERECHNUNGSDATEN
    1.7 kgGewicht Gehäuse

    GEWICHT
    Enddeckel

    TOLERANZKLASSE



    *
    *
    *
