    Hersteller: SKF

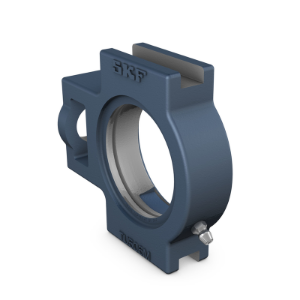

    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 506 M

    CHF 59.70 inkl. Steuer
    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 506 M
    Material:
    Artikelnummer: TU 506 M

    Technische Spezifikationen


    ABMESSUNGEN
    Material
    ANSCHLUSSMASSE
    Da62 mmDurchmesser des kugeligen Sitzes
    A37 mmGesamtbreite
    A113.5 mmBreite der Haltenut
    A228 mmBreite des Flansches, in dem die Haltenut sitzt
    A521 mmÃœberstand des Enddeckels
    H104 mmGesamthöhe
    H189 mmAbstand zwischen Haltenutenböden
    H256 mmHöhe des Befestigungsendes
    L114 mmGesamtlänge
    L170 mmAbstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
    L210 mmLänge des Befestigungsendes
    L357 mmLänge der Haltenut
    N22 mmDurchmesser Fußschraubenloch
    N116 mmLänge des Befestigungsschlitzes
    N237 mmHöhe des Befestigungsschlitzes

    BERECHNUNGSDATEN
    0.92 kgGewicht Gehäuse

    GEWICHT
    Enddeckel

    TOLERANZKLASSE



    *
    *
    *
