    Hersteller: SKF

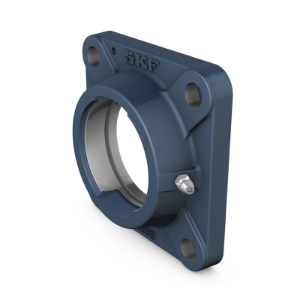

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 518

    CHF 322.00 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 518
    Werkstoff:
    Artikelnummer: FYJ 518

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da160 mmDurchmesser des kugeligen Sitzes
    Db1187 mmOberer Außendurchmesser
    Db2201 mmUnterer Außendurchmesser
    Dc193.7 mmZentrierdurchmesser
    A63.5 mmGesamtbreite
    A123 mmFlanschbreite
    A240 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J187 mmAbstand zwischen Befestigungsschrauben
    L235 mmGesamtlänge
    N23 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    6.5 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm20 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.75 in

    TOLERANZKLASSE



    *
    *
    *
