    Hersteller: SKF

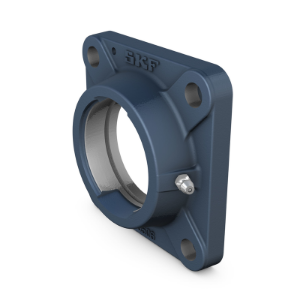

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 516

    CHF 283.30 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 516
    Werkstoff:
    Artikelnummer: FYJ 516

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da140 mmDurchmesser des kugeligen Sitzes
    Db1162 mmOberer Außendurchmesser
    Db2171 mmUnterer Außendurchmesser
    Dc179.4 mmZentrierdurchmesser
    A54.5 mmGesamtbreite
    A122 mmFlanschbreite
    A234 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J165 mmAbstand zwischen Befestigungsschrauben
    L208 mmGesamtlänge
    N23 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    4.15 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm20 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.75 in

    TOLERANZKLASSE



    *
    *
    *
