    Hersteller: SKF

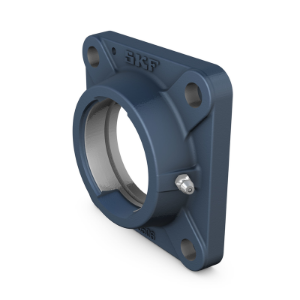

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 520

    CHF 384.10 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 520
    Werkstoff:
    Artikelnummer: FYJ 520

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da180 mmDurchmesser des kugeligen Sitzes
    Db1207 mmOberer Außendurchmesser
    Db2221 mmUnterer Außendurchmesser
    Dc215.9 mmZentrierdurchmesser
    A70 mmGesamtbreite
    A125 mmFlanschbreite
    A244 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J210 mmAbstand zwischen Befestigungsschrauben
    L265 mmGesamtlänge
    N27 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    8.4 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm24 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.9375 in

    TOLERANZKLASSE



    *
    *
    *
