    Hersteller: SKF

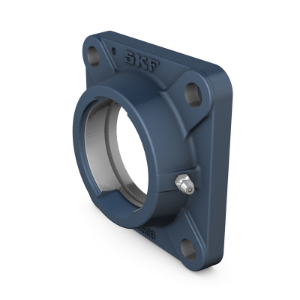

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 515

    CHF 257.60 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 515
    Werkstoff:
    Artikelnummer: FYJ 515

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da130 mmDurchmesser des kugeligen Sitzes
    Db1154 mmOberer Außendurchmesser
    Db2166 mmUnterer Außendurchmesser
    Dc179.4 mmZentrierdurchmesser
    A53.5 mmGesamtbreite
    A122 mmFlanschbreite
    A234 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J159 mmAbstand zwischen Befestigungsschrauben
    L200 mmGesamtlänge
    N19 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    4.1 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm16 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.625 in

    TOLERANZKLASSE



    *
    *
    *
