    Hersteller: SKF

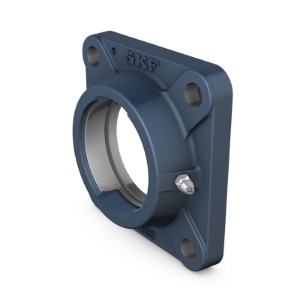

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 514

    CHF 236.10 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 514
    Werkstoff:
    Artikelnummer: FYJ 514

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da125 mmDurchmesser des kugeligen Sitzes
    Db1149 mmOberer Außendurchmesser
    Db2163 mmUnterer Außendurchmesser
    Dc161.9 mmZentrierdurchmesser
    A50.5 mmGesamtbreite
    A121 mmFlanschbreite
    A231 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J152 mmAbstand zwischen Befestigungsschrauben
    L193 mmGesamtlänge
    N19 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    3.7 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm16 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.625 in

    TOLERANZKLASSE



    *
    *
    *
