    Hersteller: SKF

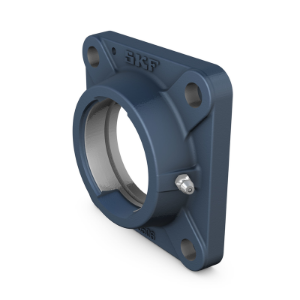

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 513

    CHF 163.70 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 513
    Werkstoff:
    Artikelnummer: FYJ 513

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da120 mmDurchmesser des kugeligen Sitzes
    Db1150 mmOberer Außendurchmesser
    Db2152 mmUnterer Außendurchmesser
    Dc161.9 mmZentrierdurchmesser
    A50 mmGesamtbreite
    A122 mmFlanschbreite
    A230 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J149 mmAbstand zwischen Befestigungsschrauben
    L187 mmGesamtlänge
    N19 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    3.55 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm16 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.625 in

    TOLERANZKLASSE



    *
    *
    *
