    Hersteller: SKF

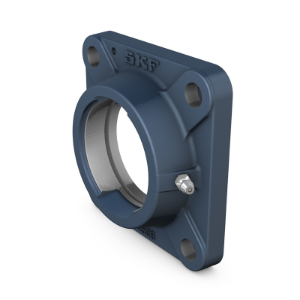

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 509

    CHF 60.80 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 509
    Werkstoff:
    Artikelnummer: FYJ 509

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da85 mmDurchmesser des kugeligen Sitzes
    Db1107 mmOberer Außendurchmesser
    Db2108 mmUnterer Außendurchmesser
    Dc119.1 mmZentrierdurchmesser
    A38 mmGesamtbreite
    A116 mmFlanschbreite
    A221 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J105 mmAbstand zwischen Befestigungsschrauben
    L137 mmGesamtlänge
    N16 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    1.45 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm14 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.5625 in

    TOLERANZKLASSE



    *
    *
    *
