    Hersteller: SKF

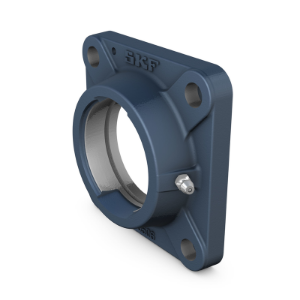

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 510

    CHF 74.70 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 510
    Werkstoff:
    Artikelnummer: FYJ 510

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da90 mmDurchmesser des kugeligen Sitzes
    Db1116 mmOberer Außendurchmesser
    Db2118 mmUnterer Außendurchmesser
    Dc125.4 mmZentrierdurchmesser
    A40 mmGesamtbreite
    A115 mmFlanschbreite
    A222 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J111 mmAbstand zwischen Befestigungsschrauben
    L143 mmGesamtlänge
    N16 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    1.65 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm14 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.5625 in

    TOLERANZKLASSE



    *
    *
    *
