    Hersteller: SKF

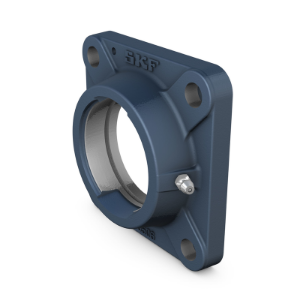

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 508

    CHF 44.70 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 508
    Werkstoff:
    Artikelnummer: FYJ 508

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da80 mmDurchmesser des kugeligen Sitzes
    Db199 mmOberer Außendurchmesser
    Db2107 mmUnterer Außendurchmesser
    Dc115.9 mmZentrierdurchmesser
    A36 mmGesamtbreite
    A114 mmFlanschbreite
    A221 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J102 mmAbstand zwischen Befestigungsschrauben
    L130 mmGesamtlänge
    N16 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    1.15 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm14 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.5625 in

    TOLERANZKLASSE



    *
    *
    *
