    Hersteller: SKF

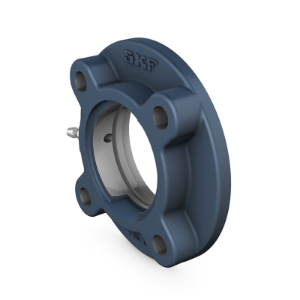

    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 512

    CHF 148.80 inkl. Steuer
    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 512
    Werkstoff:
    Artikelnummer: FYC 512

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da110 mmDurchmesser des kugeligen Sitzes
    Db137.1 mmAußendurchmesser
    Dc135 mmZentrierdurchmesser
    A48 mmGesamtbreite
    A115 mmFlanschbreite
    A229 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A312 mmHöhe der kugeligen Sitzmitte
    J160 mmAbstand zwischen Befestigungsschrauben
    J1113.1 mmBreite Fußschraubenloch
    L195 mmGesamtbreite
    N19 mmLänge Fußschraubenloch

    BERECHNUNGSDATEN
    3.45 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm16 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.625 in

    TOLERANZKLASSE



    *
    *
    *
