    Hersteller: SKF

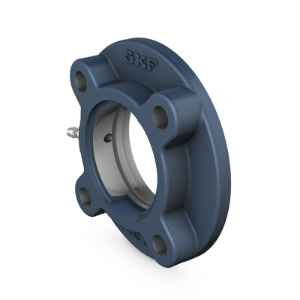

    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 513

    CHF 160.30 inkl. Steuer
    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 513
    Werkstoff:
    Artikelnummer: FYC 513

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da120 mmDurchmesser des kugeligen Sitzes
    Db152.1 mmAußendurchmesser
    Dc145 mmZentrierdurchmesser
    A50 mmGesamtbreite
    A115 mmFlanschbreite
    A230 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A314 mmHöhe der kugeligen Sitzmitte
    J170 mmAbstand zwischen Befestigungsschrauben
    J1120.2 mmBreite Fußschraubenloch
    L205 mmGesamtbreite
    N19 mmLänge Fußschraubenloch

    BERECHNUNGSDATEN
    3.85 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm16 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.625 in

    TOLERANZKLASSE



    *
    *
    *
