    Hersteller: SKF

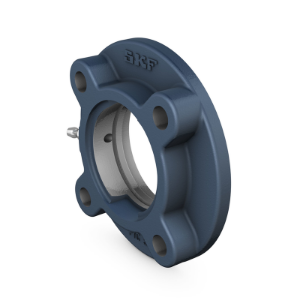

    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 511

    CHF 128.50 inkl. Steuer
    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 511
    Werkstoff:
    Artikelnummer: FYC 511

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da100 mmDurchmesser des kugeligen Sitzes
    Db127.1 mmAußendurchmesser
    Dc125 mmZentrierdurchmesser
    A43 mmGesamtbreite
    A115 mmFlanschbreite
    A225 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A312 mmHöhe der kugeligen Sitzmitte
    J150 mmAbstand zwischen Befestigungsschrauben
    J1106.1 mmBreite Fußschraubenloch
    L185 mmGesamtbreite
    N19 mmLänge Fußschraubenloch

    BERECHNUNGSDATEN
    3 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm16 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.625 in

    TOLERANZKLASSE



    *
    *
    *
