    Hersteller: SKF

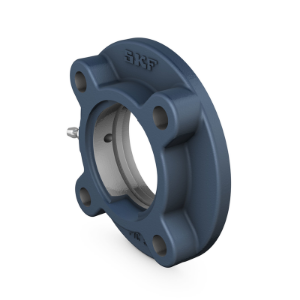

    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 510

    CHF 98.70 inkl. Steuer
    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 510
    Werkstoff:
    Artikelnummer: FYC 510

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da90 mmDurchmesser des kugeligen Sitzes
    Db113.1 mmAußendurchmesser
    Dc110 mmZentrierdurchmesser
    A39.5 mmGesamtbreite
    A114 mmFlanschbreite
    A222 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A312 mmHöhe der kugeligen Sitzmitte
    J138 mmAbstand zwischen Befestigungsschrauben
    J197.6 mmBreite Fußschraubenloch
    L165 mmGesamtbreite
    N16 mmLänge Fußschraubenloch

    BERECHNUNGSDATEN
    2.15 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm14 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.5625 in

    TOLERANZKLASSE



    *
    *
    *
