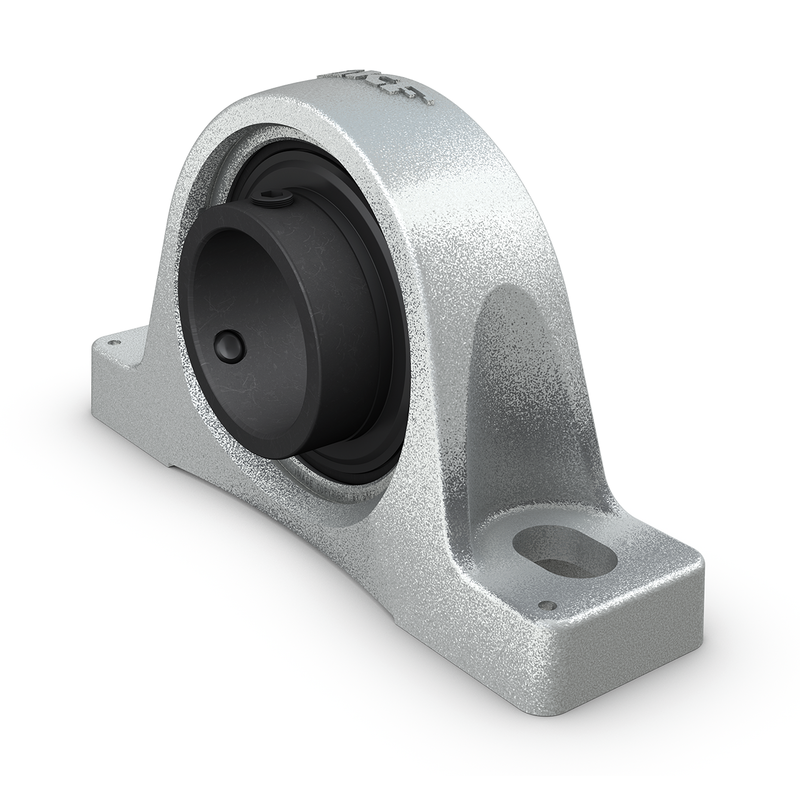

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 20 TF/VA228

CHF 375.00 inkl. Steuer

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 20 TF/VA228
Einfahren erforderlich:

Artikelnummer: SY 20 TF/VA228

Menge:

Einfahren erforderlich

d	20 mm	Wellendurchmesser
d₁	28.2 mm	Schulterdurchmesser Innenring
A	32 mm	Grundbreite
A₁	21 mm	Obere Breite
B	31 mm	Breite Innenring
B₄	4.5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	33.3 mm	Kugeliger Sitz MittenhÃ¶he
H₁	14 mm	StufenhÃ¶he
H₂	64.5 mm	GesamthÃ¶he
J	97 mm	Abstand zwischen Befestigungsschrauben
J	88 mm	Mindestabstand zwischen Befestigungsschrauben
J	106 mm	Maximaler Abstand zwischen Befestigungsschrauben
L	127 mm	Gesamtbreite
N	11.5 mm	Breite FuÃŸschraubenloch
N₁	20.5 mm	Länge FuÃŸschraubenloch
s₁	18.3 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

0.56 kg

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Befestigungsschrauben, empfohlene Dezimalabmessung
Befestigungsschrauben, empfohlene Zollabmessung
