Hersteller: SKF

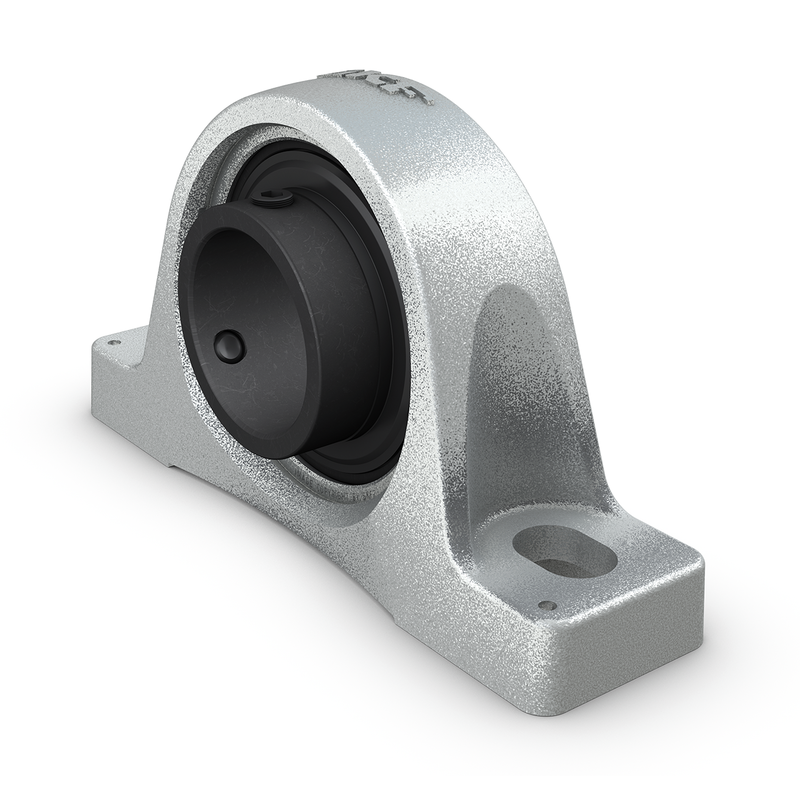

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 1.1/2 TF/VA201

Name: SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 1.1/2 TF/VA201
SKU: SY 1.1/2 TF/VA201
Price: 465.00 CHF
Availability: InStock

CHF 465.00

SKF Stehkugellagereinheiten für Hochtemperatur-Anwendungen Art. Nr. SY 1.1/2 TF/VA201
Einfahren erforderlich:

Artikelnummer: SY 1.1/2 TF/VA201

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Einfahren erforderlich

ANSCHLUSSMASSE

d	38.1 mm	Wellendurchmesser
d₁	51.8 mm	Schulterdurchmesser Innenring
A	48 mm	Grundbreite
A₁	30 mm	Obere Breite
B	49.2 mm	Breite Innenring
B₄	8 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	49.2 mm	Kugeliger Sitz MittenhÃ¶he
H₁	19 mm	StufenhÃ¶he
H₂	99 mm	GesamthÃ¶he
J	135.5 mm	Abstand zwischen Befestigungsschrauben
J	125 mm	Mindestabstand zwischen Befestigungsschrauben
J	146 mm	Maximaler Abstand zwischen Befestigungsschrauben
L	175 mm	Gesamtbreite
N	14 mm	Breite FuÃŸschraubenloch
N₁	24.5 mm	Länge FuÃŸschraubenloch
s₁	30.2 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

BERECHNUNGSDATEN

C	30.7 kN	Dynamische Tragzahl
C₀	19 kN	Statische Tragzahl
	70 r/min	Grenzdrehzahl
T	250 Â°C	Begrenzungstemperatur

GEWICHT

Gewicht Lagereinheit

1.85 kg

TOLERANZKLASSE

Stellschraube	5/16-24 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Befestigungsschrauben, empfohlene Dezimalabmessung
Befestigungsschrauben, empfohlene Zollabmessung
