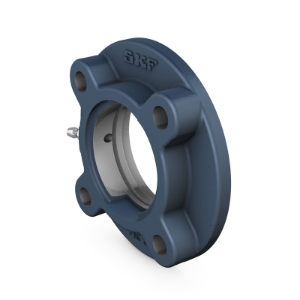

    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 505

    CHF 52.90 inkl. Steuer
    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 505
    Werkstoff:
    Artikelnummer: FYC 505

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da52 mmDurchmesser des kugeligen Sitzes
    Db70 mmAußendurchmesser
    Dc70 mmZentrierdurchmesser
    A27 mmGesamtbreite
    A17 mmFlanschbreite
    A216 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A36 mmHöhe der kugeligen Sitzmitte
    J90 mmAbstand zwischen Befestigungsschrauben
    J163.6 mmBreite Fußschraubenloch
    L115 mmGesamtbreite
    N12 mmLänge Fußschraubenloch

    BERECHNUNGSDATEN
    0.75 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm10 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.375 in

    TOLERANZKLASSE



    *
    *
    *
