    Hersteller: SKF

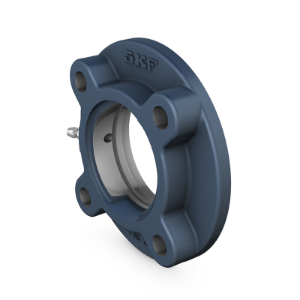

    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 504

    CHF 43.70 inkl. Steuer
    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 504
    Werkstoff:
    Artikelnummer: FYC 504

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da47 mmDurchmesser des kugeligen Sitzes
    Db61 mmAußendurchmesser
    Dc62 mmZentrierdurchmesser
    A25.5 mmGesamtbreite
    A17 mmFlanschbreite
    A215 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A35 mmHöhe der kugeligen Sitzmitte
    J78 mmAbstand zwischen Befestigungsschrauben
    J155.2 mmBreite Fußschraubenloch
    L100 mmGesamtbreite
    N12 mmLänge Fußschraubenloch

    BERECHNUNGSDATEN
    0.53 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm10 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.375 in

    TOLERANZKLASSE



    *
    *
    *
