    Hersteller: SKF

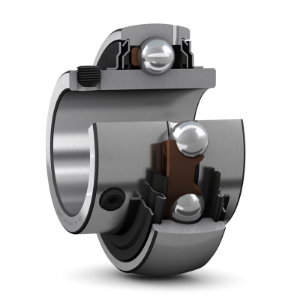

    SKF Spannlager Art. Nr. YAR 203-010-2F

    CHF 60.30 inkl. Steuer
    SKF Spannlager Art. Nr. YAR 203-010-2F
    Bohrungsdurchmesser: 15.875 mm
    Außendurchmesser: 40 mm
    Breite des Innenrings: 27.4 mm
    Breite des Außenrings: 12 mm
    Außendurchmesser Innenring: 24.2 mm
    Abstand zwischen Stirn und Gewindemitte: 4 mm
    Kantenabstand am Innenring: 0.3 mm
    Abstand von Stirnseite Sicherung bis Lagermitte: 15.9 mm
    Artikelnummer: YAR 203-010-2F

    Technische Spezifikationen


    ABMESSUNGEN
    d15.875 mmBohrungsdurchmesser
    D40 mmAußendurchmesser
    B27.4 mmBreite des Innenrings
    C12 mmBreite des Außenrings
    d124.2 mmAußendurchmesser Innenring
    B44 mmAbstand zwischen Stirn und Gewindemitte
    r1,20.3 mmKantenabstand am Innenring
    s115.9 mmAbstand von Stirnseite Sicherung bis Lagermitte
    ANSCHLUSSMASSE
    9.56 kNDynamische Tragzahl
    4.75 kNStatische Tragzahl
    0.2 kNErmüdungsgrenzbelastung
    9500 r/minGrenzdrehzahl1)
    13 Berechnungsfaktor

    BERECHNUNGSDATEN
    0.1 kgGewicht

    GEWICHT
    Stellschraube
    Sechskantschlüsselgröße für Befestigungsschraube2.381 mm
    Empfohlenes Anzugsmoment für Befestigungsschraube4 Nm

    TOLERANZKLASSE
    EinlageringRIS 203



    *
    *
    *
