    Hersteller: SKF

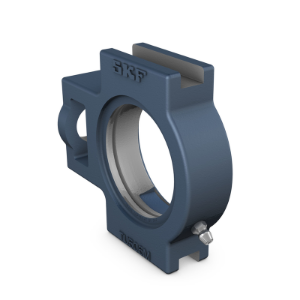

    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 505

    CHF 59.80 inkl. Steuer
    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 505
    Material:
    Artikelnummer: TUJ 505

    Technische Spezifikationen


    ABMESSUNGEN
    Material
    ANSCHLUSSMASSE
    Da52 mmDurchmesser des kugeligen Sitzes
    A34 mmGesamtbreite
    A112 mmBreite der Haltenut
    A225 mmBreite des Flansches, in dem die Haltenut sitzt
    H91 mmGesamthöhe
    H176 mmAbstand zwischen Haltenutenböden
    H253 mmHöhe des Befestigungsendes
    L100 mmGesamtlänge
    L164 mmAbstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
    L210 mmLänge des Befestigungsendes
    L352 mmLänge der Haltenut
    N19 mmDurchmesser Fußschraubenloch
    N116 mmLänge des Befestigungsschlitzes
    N233 mmHöhe des Befestigungsschlitzes

    BERECHNUNGSDATEN
    0.68 kgGewicht Gehäuse

    GEWICHT

    TOLERANZKLASSE



    *
    *
    *
