    Hersteller: SKF

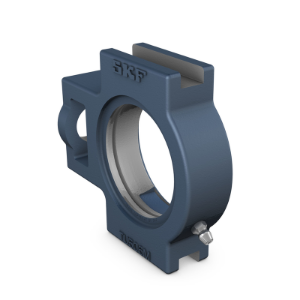

    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 510 M

    CHF 99.00 inkl. Steuer
    SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 510 M
    Material:
    Artikelnummer: TU 510 M

    Technische Spezifikationen


    ABMESSUNGEN
    Material
    ANSCHLUSSMASSE
    Da90 mmDurchmesser des kugeligen Sitzes
    A49 mmGesamtbreite
    A117.5 mmBreite der Haltenut
    A236 mmBreite des Flansches, in dem die Haltenut sitzt
    A530 mmÃœberstand des Enddeckels
    H117 mmGesamthöhe
    H1101 mmAbstand zwischen Haltenutenböden
    H283 mmHöhe des Befestigungsendes
    L149 mmGesamtlänge
    L190 mmAbstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
    L216 mmLänge des Befestigungsendes
    L386 mmLänge der Haltenut
    N29 mmDurchmesser Fußschraubenloch
    N119 mmLänge des Befestigungsschlitzes
    N249 mmHöhe des Befestigungsschlitzes

    BERECHNUNGSDATEN
    1.65 kgGewicht Gehäuse

    GEWICHT
    Enddeckel

    TOLERANZKLASSE



    *
    *
    *
