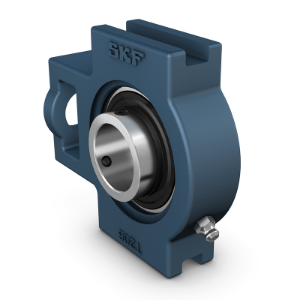

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 35 TF

CHF 133.20 inkl. Steuer

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 35 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: TU 35 TF

Menge:

d	35 mm	Bohrungsdurchmesser
d₁	46.1 mm	Schulterdurchmesser Innenring
A	37 mm	Gesamtbreite
A₁	13.5 mm	Breite der Führungsnut
A₂	30 mm	Breite des Flansches, in dem die Führungsnuten sitzen
A₅	23 mm	Ãœberstand des Enddeckels
B	42.9 mm	Breite des Innenrings
B₁	42.9 mm	Gesamtbreite des Lagers
B₄	6 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	103 mm	GesamthÃ¶he
H₁	89 mm	Abstand zwischen FührungsnutbÃ¶den
H₂	64 mm	HÃ¶he des Befestigungsendes
L	129 mm	Gesamtlänge
L₁	78 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	12 mm	Länge des Befestigungsendes
L₃	64 mm	Länge der Führungsnut
N	22 mm	Durchmesser FuÃŸschraubenloch
N₁	17 mm	Länge des Befestigungsschlitzes
N₂	38 mm	HÃ¶he des Befestigungsschlitzes
s₁	25.4 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

1.55 kg

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
