Hersteller: SKF

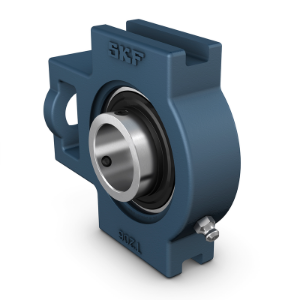

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 2. TF

Name: SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 2. TF
SKU: TU 2. TF
Price: 270.60 CHF
Availability: InStock

CHF 270.60

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TU 2. TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: TU 2. TF

Menge:

d	50.8 mm	Bohrungsdurchmesser
d₁	69.06 mm	Schulterdurchmesser Innenring
A	64 mm	Gesamtbreite
A₁	27 mm	Breite der Führungsnut
A₂	41 mm	Breite des Flansches, in dem die Führungsnuten sitzen
A₅	33.5 mm	Ãœberstand des Enddeckels
B	55.6 mm	Breite des Innenrings
B₁	55.6 mm	Gesamtbreite des Lagers
B₄	9 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	146 mm	GesamthÃ¶he
H₁	130 mm	Abstand zwischen FührungsnutbÃ¶den
H₂	102 mm	HÃ¶he des Befestigungsendes
L	171 mm	Gesamtlänge
L₁	106 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	19 mm	Länge des Befestigungsendes
L₃	95 mm	Länge der Führungsnut
N	35 mm	Durchmesser FuÃŸschraubenloch
N₁	25 mm	Länge des Befestigungsschlitzes
N₂	64 mm	HÃ¶he des Befestigungsschlitzes
s₁	33.4 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

4.05 kg

Stellschraube	3/8-24 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
