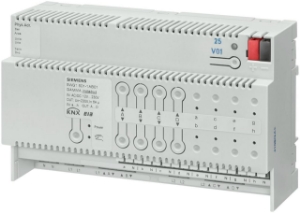

Siemens Kombi-Jalousieaktor, 4 x AC 230 V, 6 A, 8 x Binäreingang, Art.Nr.: 5WG1501-1AB01

8 Eingänge für Gleich- oder Wechselspannung im Bereich von AC/DC 12...230 V

8 paarweise elektrisch gegeneinander verriegelten Relaiskontakt-Ausgänge zur Ansteuerung von 4 Sonnenschutz-Antrieben für AC 230 V

Kontakt-Bemessungsbetriebsspannung AC 230 V

Kontakt-Bemessungsbetriebsstrom 6 A, cos phi = 1

Spannungsversorgung der Elektronik über integriertes Netzgerät für AC 230 V

Gerät funktionsfähig auch ohne Bus-Anschluss bzw. bei Ausfall der Bus-Kommunikation

Voreinstellung im Auslieferzustand zum direkten Steuern der Ausgänge per Jalousietaster-Funktion über an die Eingänge angeschlossene Taster

Taster zum Umschalten zwischen Bus- und Direktbetrieb

Je ein Taster pro Relaiskontakt-Ausgang zum Einschalten des Ausgangs im Direktbetrieb für die Dauer der Tasterbetätigung

Bei Busanschluss mit wahlweise gemeinsamer oder individueller Parametrierung der Eingänge

Pro Eingang einstellbare Funktion:

Schaltzustand, Binärwert senden

Schalten Flanke, Kurz/Lang

1-Taster-Dimmen, Sonnenschutzsteuerung, Gruppensteuerung

1-Bit-/8-Bit-Szenensteuerung

8-Bit/16-Bit-Wert Flanke, Kurz/Lang,

16-Bit-Gleitkommawert Flanke, Kurz/Lang

Pro Eingangspaar einstellbarer Funktion:

Direkt wirkend auf die zugehörigen Ausgänge als Jalousietaster

2-Taster Dimmen mit Stopp-Telegramm oder mit zyklischem Senden

2-Taster Sonnenschutzsteuerung

Wählbares Sperren jedes Eingangs über ein zugehöriges Sperrobjekt

Senden der Eingangs-Objekte nach Änderung

Wählbares zyklisches Senden der Eingangs-Objekte

Kommunikationsobjekte pro Jalousiekanal zum Verfahren des Sonnenschutzes in die Endlagen bzw. zum Stoppen des Verfahrens und zum schrittweisen Verstellen von Jalousielamellen

Kommunikationsobjekte zum direkten Anfahren einer Stellung des Sonnenschutzes und der Jalousielamellen über Stellungsangaben als Prozentwert

Automatisches Öffnen der Jalousielamellen bis zu einer parametrierten Sollstellung nach nicht unterbrochenem Herabfahren der Jalousie von der oberen bis in die untere Endlage, mit integrierter 1-Bit Szenensteuerung zum Speichern und Abrufen (Wiederherstellen) von 2 Zwischenstellungen von Jalousie und Lamellen

Integrierte 8-Bit Szenensteuerung und Einbindung jedes Kanals in bis zu 8 Szenen

Optionales Objekt „Sonne“ zur Aktivierung/Deaktivierung der Sonnennachlauf-Steuerung der Jalousie-Lamellen bei Beschattung mit größtmöglichem Tageslichtanteil

Unterscheidung zwischen Automatik- und Handbetrieb sowie mit automatischer Umschaltung von Automatik- auf Handbetrieb des betroffenen Kanals bei Betätigung eines Bus-Tasters zum manuellen Steuern des zugehörigen Sonnenschutzes

Integrierter Busankoppler, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene

Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
