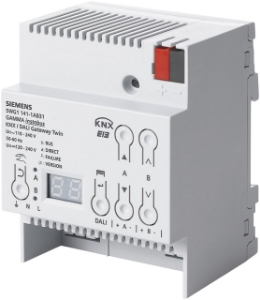

Siemens KNX/DALI Gateway Twin, Art.Nr.: 5WG1141-1AB31

Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG), die eine DALI-Schnittstelle besitzen

Zwei DALI-Ausgängen nach IEC 62386, an die über eine DALI-Busleitung jeweils bis zu 64 DALI-EVGs anschließbar sind

Integriertes Netzgerät für eine Eingangsspannung von AC 110...240 V, 50/60 Hz oder DC 120...240 V zur Spannungsversorgung der Gateway-Elektronik und der DALI-Ausgänge

Unterstützung von EVGs Typ 0, 1, 2, 3, 4, 5, 6, 7 und 8 nach EN 62386 Edition 1 als auch Edition 2 (DALI-2)

DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest

Fremdspannungserkennung bei der Inbetriebnahme, ob an einem DALI-Ausgang fehlerhaft Netzspannung anliegt

LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen

Taster zum Umschalten zwischen Bus- und Direktbetrieb

Ein Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb

Eine LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb

Konfigurierbares Verhalten bei Busspannungsausfall (Standalone-Betrieb)

Ansteuerung (Schalten, Dimmen und Dimmwert-Setzen) aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb

Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer

Einstufiger oder zweistufiger Zeitschalterbetrieb

Integrierte Szenensteuerung für bis zu 32 Szenen

Zuordnung der DALI-EVGs zu den einzelnen Gruppen und mit Testmöglichkeit der EVGs, Gruppen und Szenen mittels der ETS bei der Inbetriebnahme des Gateway

Möglichkeit defekte DALI-EVG ohne Software (ETS) zu erneuern

Integrierter KNX-Busankoppler mit max. nur halber Standard-Buslast (5 mA)

KNX-Busanschluss über Busklemme

Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

Zusätzliche Funktionen GAMMA

Aufteilung der max. 128 DALI-EVGs auf max. 32 DALI-Gruppen, die gruppenweise oder einzeln angesteuert werden können (Schalten, Dimmen, Dimmwert-Setzen und Farbtemperatursteuerung) und als Gruppe Status- und Leuchtmittelausfall melden

Unterstützung von DALI DT8-EVGs für Farbtemperatursteuerung Tc, Tunable White nach EN 62386 Teil 209. Einzel-, Gruppen-, Szenen-, Effekte- und Zeitplansteuerung für Human Centric Lighting (HCL)

Parametrierbare Einbrennfunktion für alle EVG über Bedientasten und einzeln über Objekt

Bis zu 12 Stand-by-Bereichsauswertungen zur Ansteuerung von Schaltaktoren

Unterscheidung von Einzelbatterienotleuchten mit einem oder zwei DALI Geräten

Konfigurationsmöglichkeit für alle EVG bei Notbetrieb einen definierten Dimmwert anzunehmen

Sperren von Schalt- und Dimmbefehlen sowie Konfiguration bei Aktivierung Notbetrieb über Bus

Auslösung Notbetrieb bei Ausfall einer parametrierbaren Anzahl EVG

Sperrobjekt zur Unterdrückung von Fehlermeldungen bei Trennung der EVG während der Notlichtprüfung

Sperren des Batteriebetriebs von Einzelbatterienotleuchten über Bedientasten
