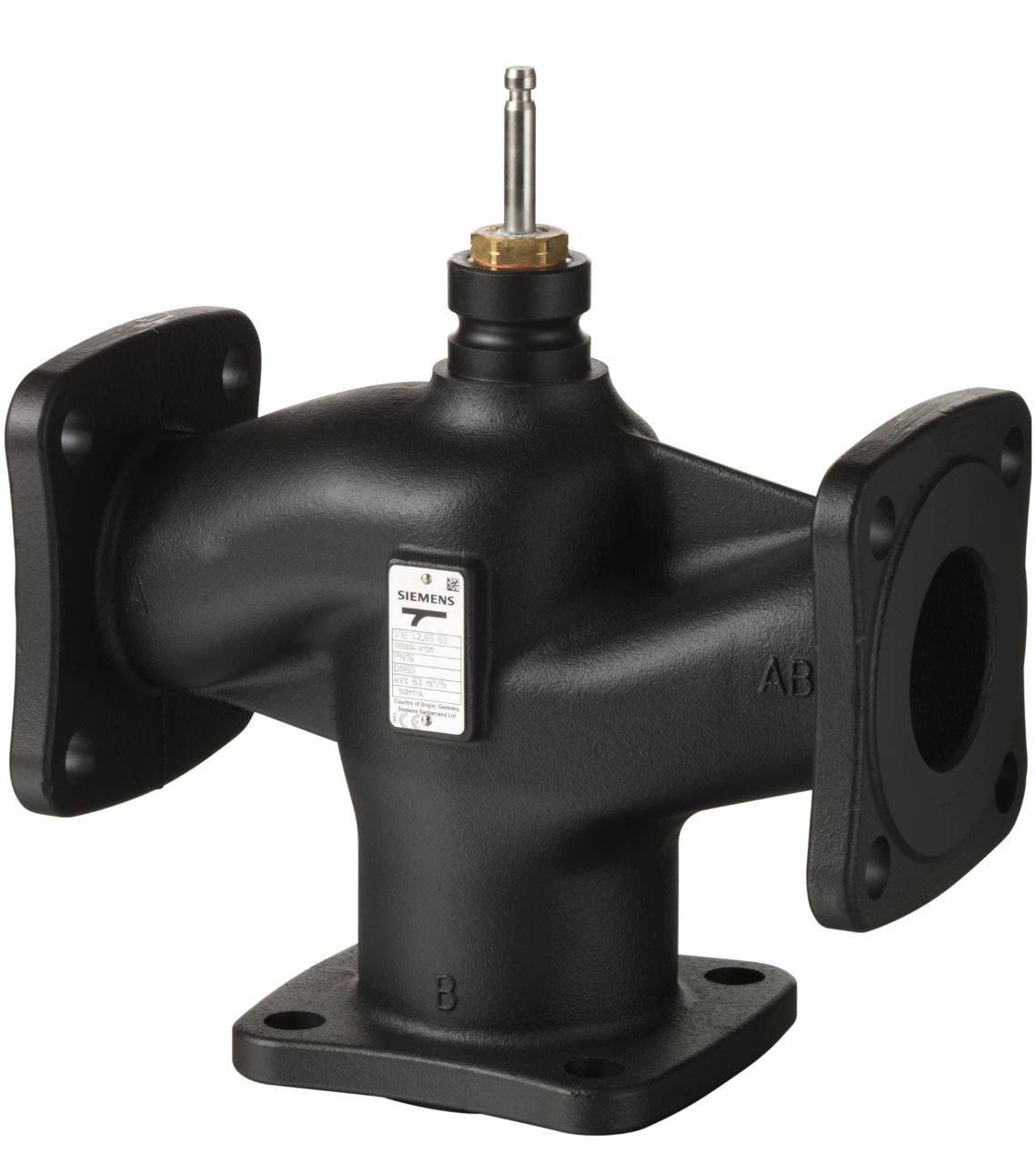

Siemens Dreiwegventil, Flansch, PN16, DN80, kvs 100, Art.Nr.: VXF42.80-100

Artikelnummer: VXF42.80-100

VXF42.80-100 | S55204-V141

Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm

Leckrate: 0...0,02 % des kvs-Wertes

Leckrate Bypass: 0,5...2 % des kvs-Wertes

DN: 80

kvs: 100 m³/h

Mediumstemperatur: -10…150 °C

Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear

Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100

Betriebsdruck zulässig: 1600 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5

Nenndruck / PN Klasse: PN 16

SAX..: Δpmax: 75 kPa

SAV..: Δpmax: 225 kPa

SKD..: Δpmax: 125 kPa

SKB..: Δpmax: 400 kPa
