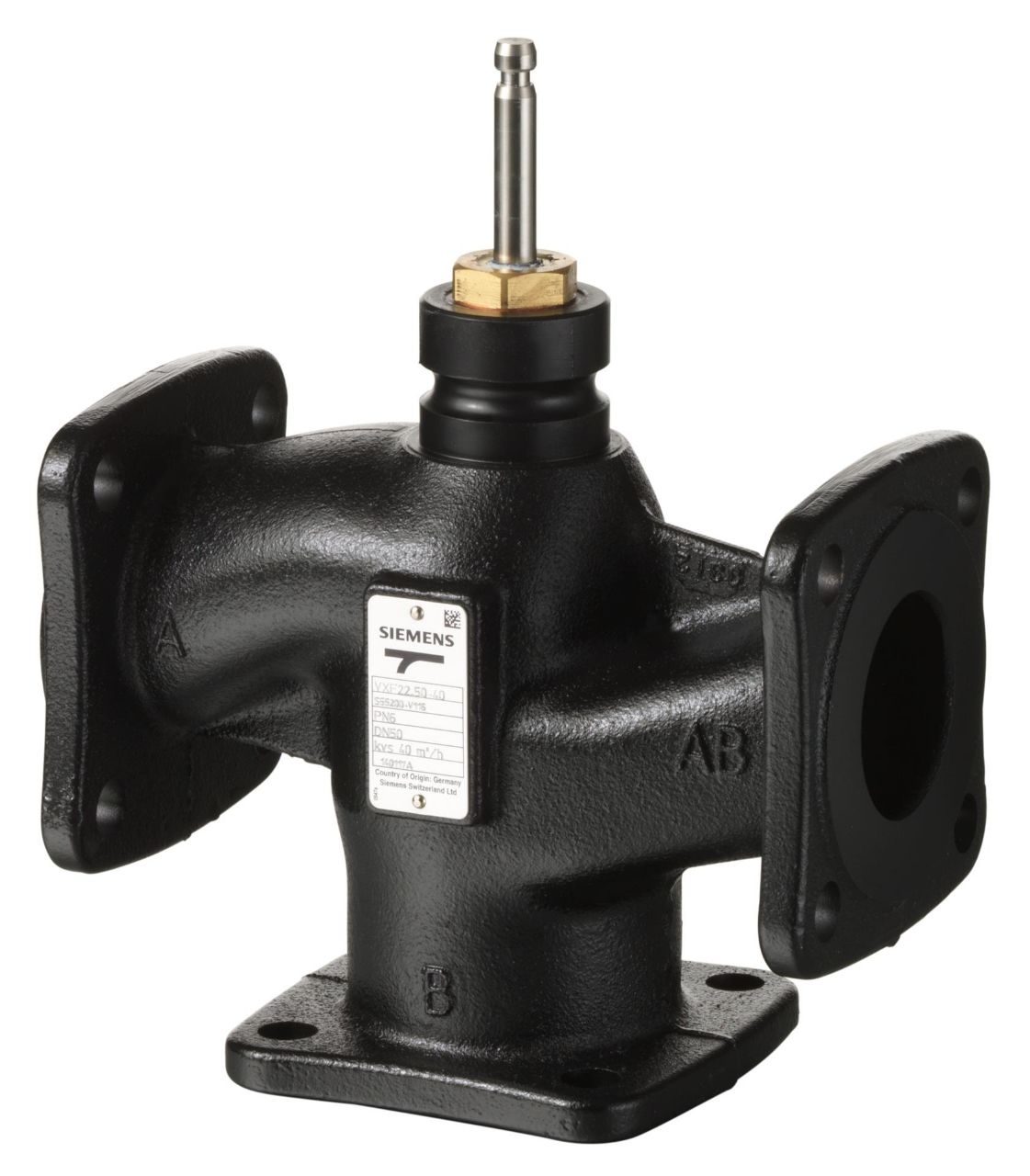

Artikelnummer: VXF22.80-100
VXF22.80-100 | S55200-V118
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0,5...2 % des kvs-Wertes
DN: 80
kvs: 100 m³/h
Mediumstemperatur: -10...130 °C
Ventilkennlinie: Durchgang: gleichprozentig , Bypass: linear
Stellverhältnis: DN 25: >50 , DN 40...100: >100
Betriebsdruck zulässig: 600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 6
SAX..: Δpmax: 75 kPa
SAV..: Δpmax: 225 kPa
SKD..: Δpmax: 125 kPa
SKB..: Δpmax: 300 kPa
