    Hersteller: Siemens

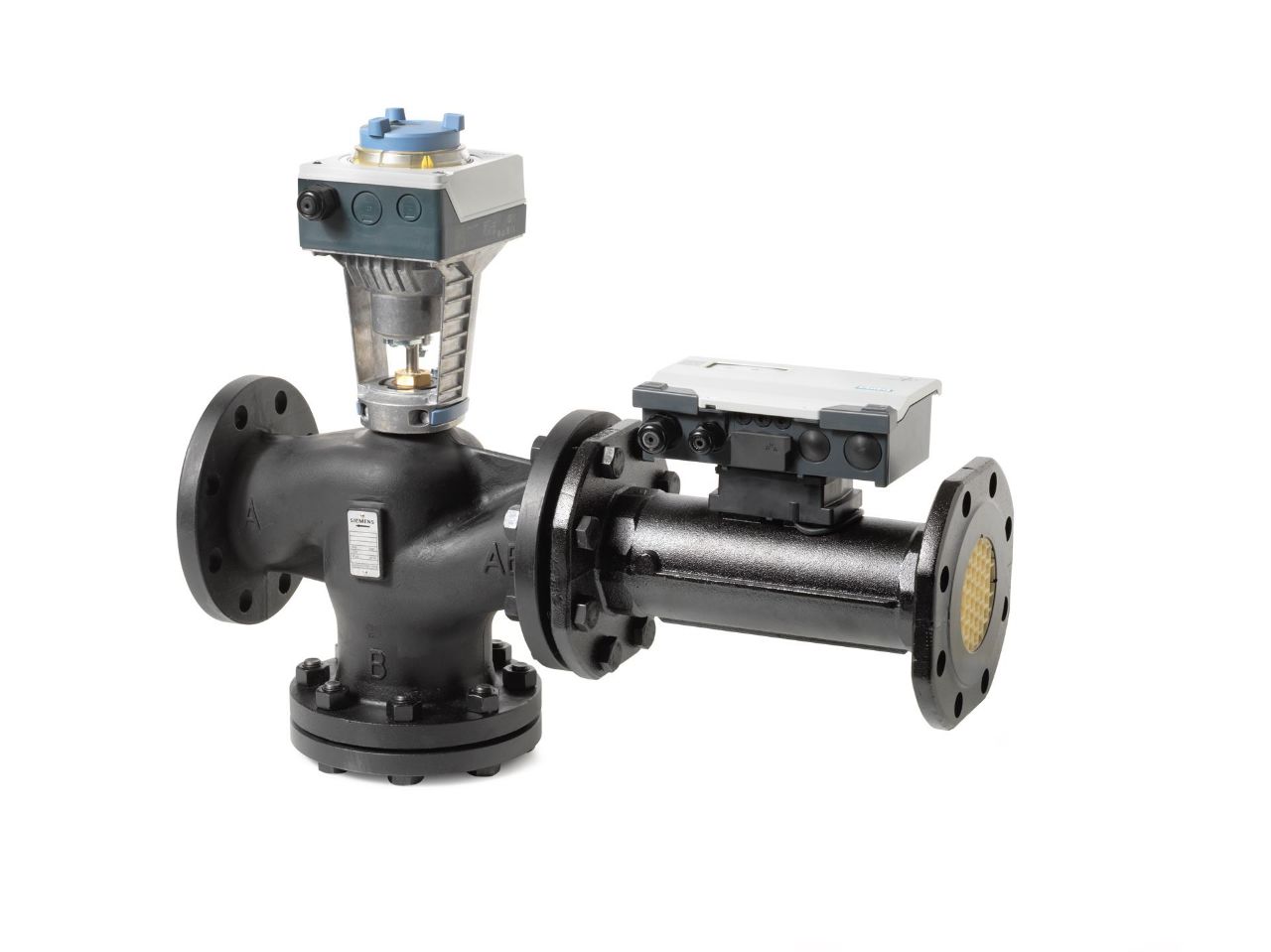

    Siemens Intelligent Valve DN 125 als sensorgeführtes druckunabhängiges Regelventil PN16 mit Flanschanschluss, Art.Nr.: EVF4U20E125

    CHF 6’404.90 inkl. Steuer
    CHF 4’995.85 inkl. Steuer

    Artikelnummer: EVF4U20E125

    EVF4U20E125 | S55300-M109

    Nenndruck / PN Klasse: PN 16

    Betriebsspannung: AC 24 V, DC 24 V

    Frequenz: 50 Hz

    Leistungsaufnahme: 16 VA / 8,5 W

    Kommunikation: Ethernet - BACnet IP , Ethernet - Cloud , RS485 - Modbus RTU

    Universal-Eingänge: 2

    Universal-Eingänge Signal: Pt1000 , LG-Ni1000 , DC 0…10 V, DC 2…10 V, 4…20 mA

    Analog-Ausgänge Signal: DC 2...10 V, DC 0...10 V, DC 4...20 mA

    Analog-Eingänge Anzahl: 2

    Analog-Eingänge Signal: Pt1000

    DN: 125

    Volumendurchfluss V: 120 m³/h

    Volumendurchfluss Vmin: 40 m³/h

    Δpmax: 600 kPa

    Messgenauigkeit: Volumen-Durchfluss: +/- 2% (25...100% V100) , Temperaturdifferenz (bei 20°C): +/- 0.2 K

    Regelgenauigkeit Volumendurchfluss: +/- 5 % (25...100 % V100)

    kvs: 142 m³/h

    Stellverhältnis: 1:100

    Leckrate: 0.03 % vom kvs-Wert

    Ventilkennlinie: wählbar

    Medium: Warmwasser , Heisswasser , Kaltwasser

    Mediumstemperatur: 1…120 °C

    Betriebsdruck zulässig: 1600 kPa

    Werkstoff Ventilkörper: Stahlguss EN-GJL-250 / Messing CC770S

    Werkstoff Innengarnitur: Rostfreier Stahl

    SAV..: Δpmax: 600 kPa

    SAV..: Δps: 1600 kPa

    Artikelnummer: EVF4U20E125

    RS485 für Modbus RTU Integration z.B. in Climatix

    Ethernet Daisychain für BACnet IP integration in Desigo

    Cloud Einbindung für erweiterte Funktionen mit einer Auswahl von Software-als-Service (SaaS)-Paketen wie z.B. dem Building Operator – einer cloudbasierten Applikation zur Fernüberwachung und -steuerung des gesamten Gebäudebestandes

    Spannungsversorgung AC/DC 24 V

    Stellsignal analog DC0/2..10V o. 4..20mA

    Flanschanschlüsse nach ISO 7005-1

    In Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich

    Für Kühl-, Kalt-, Warm- und Heisswasser in geschlossenen Kreisläufen

    Volumendurchfluss 40'000…120'000 l/h

    Beinhaltet folgende 7 Komponenten:

    IntelligentValve Regler ASE4U10E / S55845-Z205

    Durchflusssensor AVF4E125 / S55845-Z216

    Hubregelventil VVF42.125KC / S55204-V185

    Montageset ALF4E125 / S55845-Z221

    Stellantrieb SAX61.03/HR / S55150-A142

    Temperaturfühlerpaar EZU10-10025 / S55845-Z230

    Edelstahl-Tauchhülsenpaar EZT-S100 / S55845-Z232

    *
    *
    *

    RS485 für Modbus RTU Integration z.B. in Climatix

    Ethernet Daisychain für BACnet IP integration in Desigo

    Cloud Einbindung für erweiterte Funktionen mit einer Auswahl von Software-als-Service (SaaS)-Paketen wie z.B. dem Building Operator – einer cloudbasierten Applikation zur Fernüberwachung und -steuerung des gesamten Gebäudebestandes

    Spannungsversorgung AC/DC 24 V

    Stellsignal analog DC0/2..10V o. 4..20mA

    Flanschanschlüsse nach ISO 7005-1

    In Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich

    Für Kühl-, Kalt-, Warm- und Heisswasser in geschlossenen Kreisläufen

    Volumendurchfluss 40'000…120'000 l/h

    Beinhaltet folgende 7 Komponenten:

    IntelligentValve Regler ASE4U10E / S55845-Z205

    Durchflusssensor AVF4E125 / S55845-Z216

    Hubregelventil VVF42.125KC / S55204-V185

    Montageset ALF4E125 / S55845-Z221

    Stellantrieb SAX61.03/HR / S55150-A142

    Temperaturfühlerpaar EZU10-10025 / S55845-Z230

    Edelstahl-Tauchhülsenpaar EZT-S100 / S55845-Z232
