Typ: AVN224SF132
Antriebshub: 0...40 mm
Gewicht: 5,6 kg
Wirkrichtung Feder: Spindel eingezogen

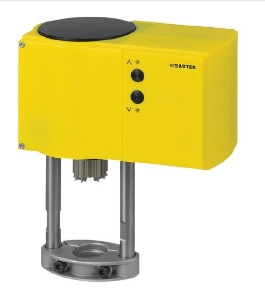

AVN 224S: Ventilantrieb SUT mit Sicherheitsfunktion
Eigenschaften
• Betätigen der Durchgangs- oder 3-Wege-Ventile der Typenreihen VUG/BUG und VUP nach DIN EN 14597• Für Regler mit stetigem Ausgang (0...10 V oder 4...20 mA) und schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)• Ventilantrieb mit Sicherheitsfunktion (nach DIN 32730, DIN EN 14597) und Schubkraft von 1100 N, in Ausführung Normally Closed (NC) oder Normally Open (NO)• Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronischer kraftabhängiger Abschaltung• Einfacher Zusammenbau mit Ventil; Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)• Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LED• Kodierschalter zur Auswahl von Kennlinie und Laufzeit• Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar• Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm); der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren• Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss• Drucktasten aussen am Gehäuse zur Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung• Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile• Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl• Federpaket und Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau• Elektrische Anschlüsse (max. 2,5 mm2) mit Schraubklemmen• Drei ausbrechbare Kabeleinführungen für M20 × 1,5 (2×) und M16 × 1,5• Montage senkrecht stehend bis waagerecht, nicht hängend
