Kurzinformation

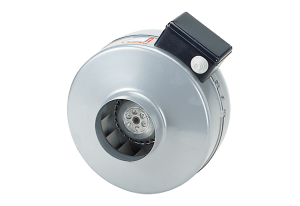

Radial-Rohrventilator, DN200, Wechselstrom

Produktbeschreibung

Merkmale

• Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
• Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
• Befestigungsfuß als Zubehör lieferbar.

Förderrichtung

• Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor

• Außenläufer-Kondensatormotor.
• Betriebskondensator anschlussfertig im Klemmenkasten.
• Drehzahlsteuerbar.
• Thermischer Überlastungsschutz serienmäßig.
• Robuster Motor mit Kugellager, wartungsfrei.
• Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise

• Einbau in jeder Lage möglich.
• Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.

Elektrischer Anschluss

• Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise

• Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.
