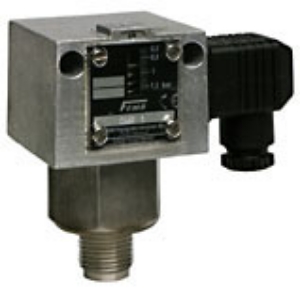

Honeywell — Vakuumschalter -1-0,1 bar, Art.Nr. : VNS111-201

Artikelnummer: VNS111-201

Honeywell Vakuumschalter für aggressive

Flüssigkeiten, Gase (VNS)

Zur Überwachung und Regelung von

Drücken in Anlagen der chemischen

Industrie, der Verfahrenstechnik und

überall dort, wo der Druck von

aggressiven Flüssigkeiten und Gasen

überwacht werden muss.

Druckart: Vakuum, relativ

Druckanschluss: Innengewinde G1/4",

Außengewinde G1/2"

Elektrischer Anschluss: Stecker nach

DIN EN 175301

Schutzart: IP54

Material des Schaltgehäuses: Stabiles

Gehäuse aus seewasserbeständigem

Aluminium-Druckguss GD Al Si 12

Mediumstemp.: -25...70C

Max. Mediumstemp.: Kurzzeitig

einwirkende Temperaturen bis 85 oC sind

zulässig. Höhere

Mediumstemperaturen sind möglich, wenn

durch geeignete Maßnahmen (z. B.

Wassersackrohr) obige Grenzwerte am

Schaltgerät sichergestellt sind

(siehe Zubehör für Druckschalter /

Transmitter)

Umgebungstemp.: -25...70C

Hinweis z. Umgebungstemperatur: Bei

Umgebungstemperaturen unter 0 oC ist

dafür zu sorgen, dass im Sensor

und im Schaltgerät kein Kondenswasser

entstehen kann

Schaltfunktion: 8 A bei 250 V AC, 5 A

bei 250 V AC induktiv, 8 A bei 24 V DC,

0,3 A bei 250 V DC

Zusatzfunktionen: Fügen Sie unten

aufgeführte Ziffern an die

ausgewählte Bestell-Nr. an, um die

beschriebene Zusatzfunktion zu ordern:

-301: Klemmenanschluss-Gehäuse, IP65

-307: Zwei Mikroschalter, parallel oder

nacheinander schaltend. Schaltabstand

fest. Klemmenanschluss-Gehäuse, IP65.

Bitte unbedingt Schaltabstand angeben.

-217: Zwei Mikroschalter, 1 Stecker,

nacheinander schaltend. Schaltabstand

einstellbar. Bitte unbedingt

Schaltschema angeben

-213: vergoldete Kontakte, einpolig

umschaltend (u.a. nicht mit

einstellbarer Schaltdifferenz

lieferbar. Schaltleistung: max. 24 VDC,

100 mA, min. 5 V DC, 2mA

-351: Schaltgehäuse mit

Oberflächenschutz,

IP65(Chemieausführung)

-513: Vergoldete Kontakte, einpolig

umschaltend, Schaltdifferenz fest,

IP65, Schaltleistung: max. 24 Vdc, 100

mA, min. 5 Vdc, 2 mA,geeigneten

Trennschaltverstärker vorsehen,

Zündschutzart: Ex-i

Registrierungen: SIL2 nach IEC 61508-2

Medium: aggressive Flüssigkeit oder Gas

Skalen-Kalibrierung: fallender Druck

Einstellb. Druckbereich: -1...0.1bar

Feste Hysterese: 50mbar

Max. Druck: 6bar

Mediumberührte Werkstoffe:

Edelstahl
