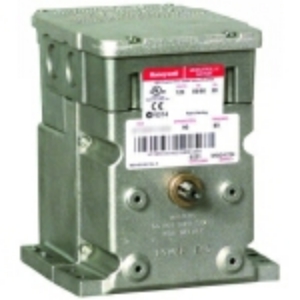

Honeywell — Stellmotoren Modutrol IV, 24 VAC, 3-Pkt., 17 Nm, Serie 2, Laufzeit: Var. 30...53s, Art.Nr. : M6284F1078-F/U

Artikelnummer: M6284F1078-F/U

Honeywell Stellmotoren Modutrol IV

Modutrol-IV-Motoren sind Motoren mit

Federrücklauf und ohne

Federrücklauf zur Steuerung der

Klappen und Ventile.

Die Modelle M62xx sind Stellantriebe für

Dreipunkt-Schritt-Regelung mit einem

integrierten, galvanisch getrennten

Rückmeldepoti zur Anzeige der

Motorwellenposition.

Die Modelle M72xx verarbeiten Strom-

oder Spannungssignale von einem

elektronischen Steuergerät zur

Positionierung der Motorwelle in eine

beliebige Stellung zwischen "Auf" und

"Zu".

Die Modelle M91xx und M94xx verwenden

ein proportional modulierendes

135-Ohm-Signal zur Positionierung der

Motorwelle in eine beliebige Stellung

zwischen "Auf" und "Zu".

Modutrol-IV-Motoren werden in

Industriebrennersystemen und

Lüftungsanlagen zur Steuerung der

Klappen und Ventile eingesetzt.

Zulassungen: CE, UL, FM, CSA, EAC

Schutzart: IP44

Schutzklasse IP54 Aufrüstsatz als Zubehör

verfügbar

Umgebungstemp.: -40...66C

Max. Feuchte: 85%r.F.

Merkmale: Schraubklemmen gehören zum

Standardlieferumfang.

Zur Anpassung an die Wellenhöhe älterer

Motoren (ModIII) ist ein Adapterwinkel

erhältlich.

Bei den meisten Modellen kann der

Drehwinkel vor Ort eingestellt werden

(90 bis 160).

Aluminiumdruckgussgehäuse

Zwei einstellbare SPDT-Hilfsschalter

sind werkseitig montiert.

Zwei Wellenenden für stromlos geöffnete

bzw. stromlos geschlossene Ventile bzw.

Klappen. Beide Wellenenden haben

dasselbe Drehmoment.

Die Laufzeiten der Modutrol-Motoren

sind unabhängig von der Netzfrequenz.

Die Drehmomente der Motoren mit zwei

Wellenenden sind die Summen der

Wellendrehmomente (Wellenende für

Antrieb und Wellenende für

Zubehöranschluss).

Das Losbrechmoment ist das maximale zur

Verfügung stehende Drehmoment zur

Bewältigung gelegentlich

auftretender, hoher Belastungen wie

festsitzende Klappen oder Ventile. Das

Losbrechmoment ist das 1,5fache des

Nenndrehmoments.

Neben den Modellen in diesem Katalog

sind andere Modelle außerhalb von Europa

erhältlich. Die meisten Modelle

können mit den in Europa

erhältlichen Modellen ersetzt

werden.

Eingangsspannung: Standard: 24 V AC

Über optionalen

Einbautransformator: 24/120/230 V AC

Netzfrequenz: 50/60 Hz

Schaft: 9,5 mm² (3/8") für alle Modelle

an beiden Enden

Hilfsschalter: 2

Funktion: Öffner

3-Punkt-Steuerung ohne Federrücklauf

(M62x4)

Versorgungsspannung: 24 Vac

Leistungsaufnahme: 13W

Drehwinkel: Adj. 90 .. 160o

Bemerkung: werkseitig eingestellt auf 90

Laufzeit: Var. 30 .. 53s

Drehmoment: 17Nm

Stellungs-Rückmeldung: 10kOhm

Hinweis: lineare Rückkopplung

Typ: Serie 2

Ansteuerung: 3-Pkt.
