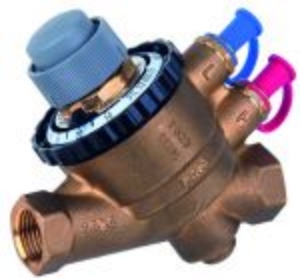

Honeywell — Regelventil Kombi-QM, DN 20, 270…2700 l/h, 25…400kPa, Art.Nr. : V5004TY10202700

Artikelnummer: V5004TY10202700

Honeywell Druckunabhängiges

Strangregulier- und Regelventil Kombi-QM

Das Kombi-QM ist ein druckunabhängiges

Regelventil. Es besteht aus einem

Volumenstromregler und einem

Temperaturregl vollständiger Autorität

über die gesamte Hublänge,

kombiniert in einem einzigen Ventil.

Die Ausstattung mit einem Kombi-Q

Stellantrieb ermöglicht eine

modulierende Temperaturregelung über den

gesamten Hubweg. Das Ventil ist zur

Verwendung i Systemen mit variablem und

konstantem Durchfluss geeignet. Es kann

in System mit konstantem Volumenstrom

(ohne Stellantrieb) als

Konstantdurchflussbegrenzer oder in

Systemen mit variablem Durchfluss als

druckunabhängiges Regelventil verwendet

werden.

Das Kombi-QM wird üblicherweise zur

Strangregulierung und

Temperaturregelung bei

Gebläsekonvektoren, Klimageräten,

Kühldecken und

Einrohr-Heizsystemen verwendet.

Automatische, druckunabhängige

Strangregulierung und Regelung

Präzise druckunabhängige

Volumenstromleistung

Höchstes Energiesparpotenzial

durch effiziente Energieübertragung und

minimierte Pumpendrehzahl

Integrierte Messmöglichkeit zur

Ermittlung des optimalen Sollwerts für

die Pumpe

Reduzierte Bewegungen der

Stellantriebe, da Druckschwankungen

keinen Einfluss auf die erforderliche

Temperatur haben

Keine aufwändige Berechnung für Auswahl

erforderlich

Kein Strangregulierverfahren für

Inbetriebnahme erforderlich

Große Bandbreite von Anwendungen

DN15 bis DN250

Zahlreiche Varianten zur Unterstützung

von Standard-Volumenströmen sowie

Anforderungen mit geringen und hohen

Volumenströmen

Deckt zwei Funktionen in einem Ventil

ab; dies reduziert Montagekosten

Einfache Inbetriebnahme

Voreinstellung mit sichtbarer

Volumenstrom-Skala am Ventil

Voreinstellung von Hand; kein Werkzeug

erforderlich

Voreinstellung sogar bei laufendem

System und bei einem bereits

installierten Stellantrieb möglich

Kann zur Strangregulierung eines

Systems verwendet werden, selbst wenn

nur Teile eines Gebäudes in Betrieb sind

Wartungsfreundlich

Notabsperrfunktion mit Kunststoffkappe,

nicht für Dauerverwendung

Messmöglichkeit für problematische

Anwendungen

Medium: Wasser oder

Wasser-Glykol-Gemisch gemäß

VDI-Richtlinie 2035

Mediumstemp.: -10...120C

Max. Diff.-Druck: 400kPa

Voreinstellung: ja

Automatischer Abgleich: ja

Anschluss von Zubehör: Stirnseitiger

Anschluss

Einbauort: Rücklauf

Leckage: Gemäß Klasse IV IEC 60534-2-3

Druckunabhängig PICV

Ventilhub 6.0 mm

Nennweite DN: 20mm

Rohranschluss: Innengewinde

Anschlussdurchmesser: Rc 3/4"

Durchfluss min. (qi): 270l/h

Durchfluss max. (qs): 2700l/h

Delta-P: 25...400kPa
