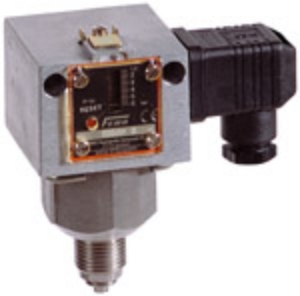

Honeywell — Maximaldruckbegrenzer 0,2-1,6 bar, Art.Nr. : SDBAM1

Artikelnummer: SDBAM1

Honeywell Maximaldruckbegrenzer

"besonderer Bauart" (SDB)

Maximaldruckbegrenzer mit interner

Verriegelung.

Zur Maximaldruck-Überwachung in Dampf-

und Heißwasseranlagen.

Druckart: Überdruck, relativ

Druckanschluss: Innengewinde G1/4",

Außengewinde G1/2"

Elektrischer Anschluss: Stecker nach

DIN EN 175301

Schutzart: IP54

Material des Schaltgehäuses: Stabiles

Gehäuse aus seewasserbeständigem

Aluminium-Druckguss GD Al Si 12

Mediumberührte Werkstoffe:

Edelstahl

Mediumstemp.: -20...70C

Max. Mediumstemp.: Kurzzeitig

einwirkende Temperaturen bis 85 oC sind

zulässig. Höhere

Mediumstemperaturen sind möglich, wenn

durch geeignete Maßnahmen (z. B.

Wassersackrohr) obige Grenzwerte am

Schaltgerät sichergestellt sind

(siehe Zubehör für Druckschalter /

Transmitter)

Umgebungstemp.: -20...70C

Hinweis z. Umgebungstemperatur: Bei

Umgebungstemperaturen unter 0 oC ist

dafür zu sorgen, dass im Sensor

und im Schaltgerät kein Kondenswasser

entstehen kann

Schaltfunktion: 8 A bei 250 V AC, 5 A

bei 250 V AC induktiv, 8 A bei 24 V DC,

0,3 A bei 250 V DC

Registrierungen: TUEV-SDB-11-134 nach

VdTUEV Merkblatt Druck 100, Ausgabe

07.2006, DIN EN 12952-11, Ausgabe

09.2007 und DIN EN 12953-9, Ausgabe

09.2007

01 202 931-B-11-0001 nach Richtlinie

97/23/EC

SIL2 nach IEC 61508

Verriegelung/Rückstellung: Max.

druck/Taste

Medium: Heißwasser, Dampf

Skalen-Kalibrierung: steigender Druck

Einstellb. Druckbereich: 0.2...1.6bar

Feste Hysterese: 0.12bar

Max. Druck: 5bar
