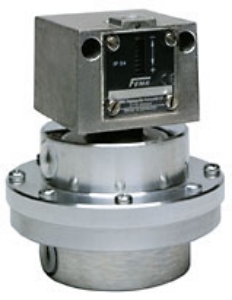

Honeywell — Differenzdruckwächter 100-600 mbar, Art.Nr. : DDCM6002

Artikelnummer: DDCM6002

Honeywell Differenzdruckschalter für

Flüssigkeiten, Gase (DDCM)

Zur Drucküberwachung und

Differenzdruckregelung von Dampf, Gas,

Heiß-/Kaltwasser und zur

Filterüberwachung

Druckart: Differenzdruck, relativ

Druckanschluss: Innengewinde G¼"

Elektrischer Anschluss: Stecker nach

DIN EN 175301

Schutzart: IP54

Material des Schaltgehäuses: Stabiles

Gehäuse aus seewasserbeständigem

Aluminium-Druckguss GD Al Si 12

Mediumstemp.: -25...70C

Max. Mediumstemp.: Kurzzeitig

einwirkende Temperaturen bis 85 oC sind

zulässig. Höhere

Mediumstemperaturen sind möglich, wenn

durch geeignete Maßnahmen (z. B.

Wassersackrohr) obige Grenzwerte am

Schaltgerät sichergestellt sind

(siehe Zubehör für Druckschalter /

Transmitter)

Umgebungstemp.: -25...70C

Hinweis z. Umgebungstemperatur: Bei

Umgebungstemperaturen unter 0 oC ist

dafür zu sorgen, dass im Sensor

und im Schaltgerät kein Kondenswasser

entstehen kann

Schaltfunktion: 8 A bei 250 V AC, 5 A

bei 250 V AC induktiv, 8 A bei 24 V DC,

0,3 A bei 250 V DC

Zusatzfunktionen: Fügen Sie unten

aufgeführte Ziffern an die

ausgewählte Bestell-Nr. an, um die

beschriebene Zusatzfunktion zu ordern:

-301: Klemmenanschluss-Gehäuse, IP65

-205: Maximalbegrenzer mit

Wiedereinschaltsperre. Verriegelung bei

steigendem Druck

-206: Minimalbegrenzer mit

Wiedereinschaltsperre. Verriegelung bei

fallendem Druck

-307: Zwei Mikroschalter, parallel oder

nacheinander schaltend. Schaltabstand

fest. Klemmenanschluss-Gehäuse, IP65.

Bitte unbedingt Schaltschema angeben

(Nicht möglich bei folgenden

Typen: DDCM252, 662, 1602, 6002)

-217: Zwei Mikroschalter, 1 Stecker,

nacheinander schaltend. Schaltabstand

einstellbar. Bitte unbedingt

Schaltschema angeben. (Nicht möglich bei

folgenden Typen: DDCM252, 662, 1602,

6002)

-213: vergoldete Kontakte, einpolig

umschaltend (u.a. nicht mit

einstellbarer Schaltdifferenz

lieferbar. Schaltleistung: max. 24 VDC,

100 mA, min. 5 V DC, 2mA

-351: Schaltgehäuse mit

Oberflächenschutz,

IP65(Chemieausführung)

-513: Vergoldete Kontakte, einpolig

umschaltend, Schaltdifferenz fest,

IP65, Schaltleistung: max. 24 Vdc, 100

mA, min. 5 Vdc, 2 mA,geeigneten

Trennschaltverstärker vorsehen,

Zündschutzart: Ex-i

Registrierungen: SIL2 nach IEC 61508-2

Medium: Flüssigkeit oder Gas

Skalen-Kalibrierung: fallender Druck

Feste Schaltdifferenz

Einstellb. Druckbereich: 0.1...0.6bar

Feste Hysterese: 0.035bar

Max. Druck: 3bar

Mediumberührte Werkstoffe:

Perbunan + Aluminium
