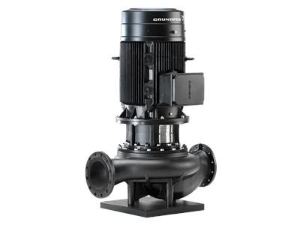

Grundfos Inlinepumpe, TP 150-250/4-A-F-A-BAQE 3x400V, Art.Nr. : 96109863

Artikelnummer: 96109863

Pumpendrehzahl, auf der die Pumpendaten beruhen 1465 1/min

Nennförderstrom 296 m³/h

Nennförderhöhe 20.4 m

Maximale Förderhöhe 250 dm

Tatsächlicher Laufraddurchmesser 266 mm

GLRD Code BAQE

ISO Abnahmekl. ISO9906:2012 3B

Code Ausführung A

Bauart des Motors SIEMENS

IE-Wirkungsgradklasse IE3

Motorbemessungsleistung P2 22 kW

Netzfrequenz 50 Hz

Bemessungsspannung 3 x 380-420D/660-725Y V

Bemessungsstrom 41/24 A

Anlaufstrom 680-680 %

Leistungsfaktor Cos phi 0.83

Nenn-Drehzahl 1470 1/min

Wirkungsgrad IE3 93%

Motorwirkungsgrad bei Vollast 93-93 %

Motorwirkungsgrad bei 3/4-Last 93.6-93.6 %

Motorwirkungsgrad bei halber Last 93.6-93.6 %

Motorpole 4

Schutzart (gemäß IEC 34-5) IP55

Wärmeklasse (IEC 85) F

eingebauter Motorschutz PTC

Motor - Produktnummer

99032118

Umgebungstemperatur -20 .. 55 °C

Max. Betriebsdruck 16 bar

Max. Druck bei vorgegebener Temperatur 16 bar / 120 °C

Anschlusstyp DIN

Anschlussgröße DN 150

Nenndruckstufe PN 16

Port-to-port length 800 mm

Grösse Motorflansch FF300

Code Anschl. Art F
