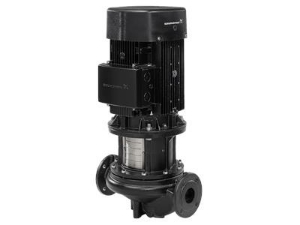

Grundfos Inlinepumpe, TP 100-90/4-A-F-A-BQQE PN16 3x400V, Art.Nr. : 96109303

Artikelnummer: 96109303

Pumpendrehzahl, auf der die Pumpendaten beruhen 1445 1/min

Nennförderstrom 69.5 m³/h

Nennförderhöhe 8.08 m

Maximale Förderhöhe 90 dm

Tatsächlicher Laufraddurchmesser 168 mm

GLRD Code BQQE

ISO Abnahmekl. ISO9906:2012 3B2

Code Ausführung A

Bauart des Motors SIEMENS

IE-Wirkungsgradklasse IE3

Motorbemessungsleistung P2 2.2 kW

Netzfrequenz 50 Hz

Bemessungsspannung 3 x 380-420D/660-725Y V

Bemessungsstrom 4.4/2.55 A

Anlaufstrom 840-840 %

Leistungsfaktor Cos phi 0.83

Nenn-Drehzahl 1465 1/min

Wirkungsgrad IE3 86,7%

Motorwirkungsgrad bei Vollast 86.7-86.7 %

Motorwirkungsgrad bei 3/4-Last 87-87 %

Motorwirkungsgrad bei halber Last 85.9-85.9 %

Motorpole 4

Schutzart (gemäß IEC 34-5) IP55

Wärmeklasse (IEC 85) F

eingebauter Motorschutz keine

Motor - Produktnummer

83V12208

Umgebungstemperatur -20 .. 55 °C

Max. Betriebsdruck 16 bar

Max. Druck bei vorgegebener Temperatur 16 bar / 120 °C

Anschlusstyp DIN

Anschlussgröße DN 100

Nenndruckstufe PN 16

Port-to-port length 550 mm

Grösse Motorflansch FF215

Code Anschl. Art F
