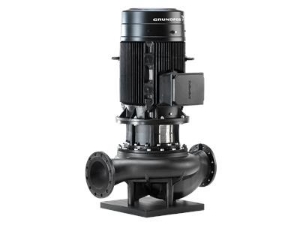

Grundfos Inlinepumpe, TP 100-480/2-A-F-A-BAQE 3x400V, Art.Nr. : 96109180

Artikelnummer: 96109180

Pumpendrehzahl, auf der die Pumpendaten beruhen 2950 1/min

Nennförderstrom 156 m³/h

Nennförderhöhe 49.4 m

Maximale Förderhöhe 480 dm

Tatsächlicher Laufraddurchmesser 200 mm

GLRD Code BAQE

ISO Abnahmekl. ISO9906:2012 3B

Code Ausführung A

Bauart des Motors SIEMENS

IE-Wirkungsgradklasse IE3

Motorbemessungsleistung P2 30 kW

Netzfrequenz 50 Hz

Bemessungsspannung 3 x 380-420D/660-725Y V

Bemessungsstrom 53/31 A

Anlaufstrom 700-700 %

Leistungsfaktor Cos phi 0.87

Nenn-Drehzahl 2955 1/min

Wirkungsgrad IE3 93,3%

Motorwirkungsgrad bei Vollast 93.3-93.3 %

Motorwirkungsgrad bei 3/4-Last 93.5-93.5 %

Motorwirkungsgrad bei halber Last 92.9-92.9 %

Motorpole 2

Schutzart (gemäß IEC 34-5) IP55

Wärmeklasse (IEC 85) F

eingebauter Motorschutz PTC

Motor - Produktnummer

99032179

Umgebungstemperatur -20 .. 55 °C

Max. Betriebsdruck 16 bar

Max. Druck bei vorgegebener Temperatur 16 bar / 120 °C

Anschlusstyp DIN

Anschlussgröße DN 100

Nenndruckstufe PN 16

Port-to-port length 550 mm

Grösse Motorflansch FF350

Code Anschl. Art F
