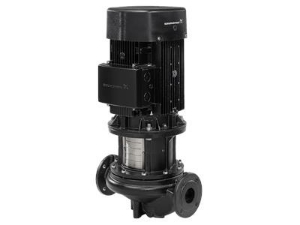

Grundfos Inlinepumpe, TP 100-200/4-A-F-A-BQQE PN16 3x400V, Art.Nr. : 96109307

Artikelnummer: 96109307

Pumpendrehzahl, auf der die Pumpendaten beruhen 1455 1/min

Nennförderstrom 117 m³/h

Nennförderhöhe 16.3 m

Maximale Förderhöhe 200 dm

Tatsächlicher Laufraddurchmesser 240 mm

GLRD Code BQQE

ISO Abnahmekl. ISO9906:2012 3B2

Code Ausführung A

Bauart des Motors SIEMENS

IE-Wirkungsgradklasse IE3

Motorbemessungsleistung P2 7.5 kW

Netzfrequenz 50 Hz

Bemessungsspannung 3 x 380-420D/660-725Y V

Bemessungsstrom 14.3/8.3 A

Anlaufstrom 820-820 %

Leistungsfaktor Cos phi 0.84

Nenn-Drehzahl 1465 1/min

Wirkungsgrad IE3 90,4%

Motorwirkungsgrad bei Vollast 90.4-90.4 %

Motorwirkungsgrad bei 3/4-Last 91.1-91.1 %

Motorwirkungsgrad bei halber Last 90.8-90.8 %

Motorpole 4

Schutzart (gemäß IEC 34-5) IP55

Wärmeklasse (IEC 85) F

eingebauter Motorschutz PTC

Motor - Produktnummer

83V15222

Umgebungstemperatur -20 .. 55 °C

Max. Betriebsdruck 16 bar

Max. Druck bei vorgegebener Temperatur 16 bar / 120 °C

Anschlusstyp DIN

Anschlussgröße DN 100

Nenndruckstufe PN 16

Port-to-port length 670 mm

Grösse Motorflansch FF265

Code Anschl. Art F
