    Hersteller: SKF

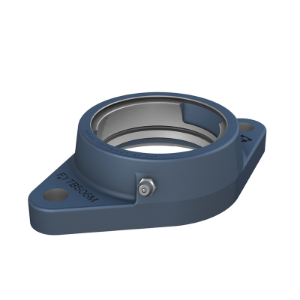

    SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 510 M

    CHF 64.70 inkl. Steuer
    SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 510 M
    Werkstoff:
    Artikelnummer: FYTB 510 M

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da90 mmDurchmesser des kugeligen Sitzes
    Db1107 mmOberer Außendurchmesser
    Db2116 mmUnterer Außendurchmesser
    Dc101.6 mmZentrierdurchmesser
    A43 mmGesamtbreite
    A115 mmFlanschbreite
    A228 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    A533 mmÃœberstand des Enddeckels
    H189 mmGesamthöhe
    J157 mmAbstand zwischen Befestigungsschrauben
    L116 mmGesamtlänge
    N18 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    1.3 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm16 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.625 in

    TOLERANZKLASSE
    EnddeckelECY 210



    *
    *
    *
