    Hersteller: SKF

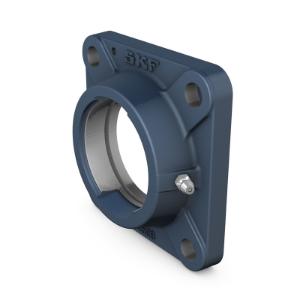

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 506

    CHF 37.60 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 506
    Werkstoff:
    Artikelnummer: FYJ 506

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da62 mmDurchmesser des kugeligen Sitzes
    Db176 mmOberer Außendurchmesser
    Db285 mmUnterer Außendurchmesser
    Dc93.7 mmZentrierdurchmesser
    A31 mmGesamtbreite
    A113 mmFlanschbreite
    A218 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J83 mmAbstand zwischen Befestigungsschrauben
    L108 mmGesamtlänge
    N12 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    0.73 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm10 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.375 in

    TOLERANZKLASSE



    *
    *
    *
