    Hersteller: SKF

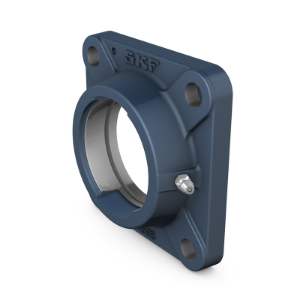

    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 504

    CHF 25.60 inkl. Steuer
    SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 504
    Werkstoff:
    Artikelnummer: FYJ 504

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da47 mmDurchmesser des kugeligen Sitzes
    Db158 mmOberer Außendurchmesser
    Db264 mmUnterer Außendurchmesser
    Dc68.3 mmZentrierdurchmesser
    A25.5 mmGesamtbreite
    A111 mmFlanschbreite
    A215 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A33.2 mmTiefe der Zentriereindrehung
    J64 mmAbstand zwischen Befestigungsschrauben
    L86 mmGesamtlänge
    N12 mmDurchmesser Fußschraubenloch

    BERECHNUNGSDATEN
    0.37 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm10 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.375 in

    TOLERANZKLASSE



    *
    *
    *
