    Hersteller: SKF

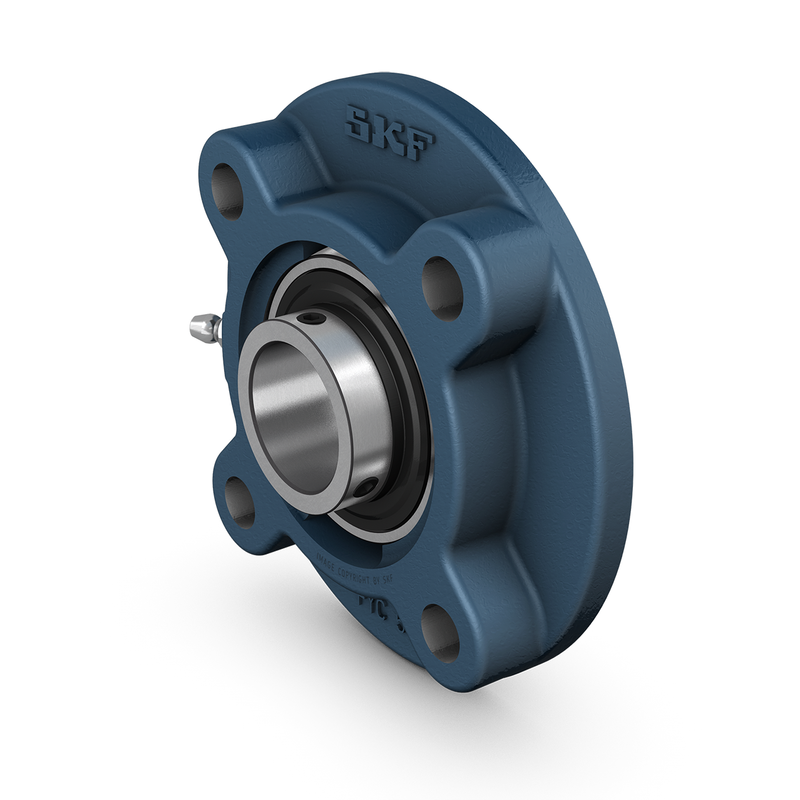

    SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 50 TF

    CHF 202.80 inkl. Steuer
    SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 50 TF
    Einhaltung der Norm:
    Zweckspezifisch:
    Gehäusewerkstoff:
    Dichtungslösung:
    Artikelnummer: FYC 50 TF

    Technische Spezifikationen


    ABMESSUNGEN
    Einhaltung der Norm
    Zweckspezifisch
    Gehäusewerkstoff
    Dichtungslösung
    ANSCHLUSSMASSE
    d50 mmBohrungsdurchmesser
    d162.51 mmAußendurchmesser Innenring
    A39.5 mmGehäusebreite
    A114 mmFlanschbreite
    A312 mmHöhe der kugeligen Sitzmitte
    B51.6 mmBreite des Innenrings
    B49 mmAbstand von Stirnseite Sicherung bis Gewindemitte
    Db113.1 mmAußendurchmesser
    Dc110 mmZentrierdurchmesser
    J138 mmAbstand zwischen Befestigungsschrauben
    J197.6 mmBreite Fußschraubenloch
    L165 mmGesamtbreite
    N16 mmLänge Fußschraubenloch
    s132.6 mmAbstand von Stirnseite Sicherung bis Laufbahnmitte
    T42.6 mmGesamtbreite der Einheit

    BERECHNUNGSDATEN
    C35.1 kNDynamische Tragzahl
    C023.2 kNStatische Tragzahl
    Pu0.98 kNErmüdungsgrenzbelastung
    4000 r/minGrenzdrehzahl

    GEWICHT
    Gewicht Lagereinheit2.85 kg

    TOLERANZKLASSE
    StellschraubeM10x1
    Sechskantschlüsselgröße für Befestigungsschraube
    Empfohlenes Anzugsmoment für Befestigungsschraube
    Empfohlener Durchmesser für Befestigungsschrauben, mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll



    *
    *
    *
