    Hersteller: SKF

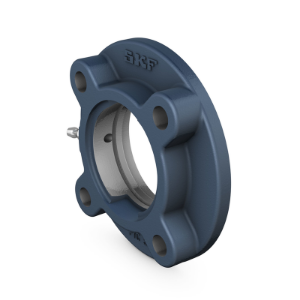

    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 507

    CHF 69.60 inkl. Steuer
    SKF Rund- und Dreieckflanschgehäuse für Spannlager Art. Nr. FYC 507
    Werkstoff:
    Artikelnummer: FYC 507

    Technische Spezifikationen


    ABMESSUNGEN
    Werkstoff
    ANSCHLUSSMASSE
    Da72 mmDurchmesser des kugeligen Sitzes
    Db90.1 mmAußendurchmesser
    Dc90 mmZentrierdurchmesser
    A33.5 mmGesamtbreite
    A19 mmFlanschbreite
    A219 mmAxiale Position des kugeligen Sitzes (von Aufspannfläche)
    A38 mmHöhe der kugeligen Sitzmitte
    J110 mmAbstand zwischen Befestigungsschrauben
    J177.8 mmBreite Fußschraubenloch
    L135 mmGesamtbreite
    N14 mmLänge Fußschraubenloch

    BERECHNUNGSDATEN
    1.15 kgGewicht Gehäuse

    GEWICHT
    Empfohlener Durchmesser für Befestigungsschrauben, mm12 mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll0.5 in

    TOLERANZKLASSE



    *
    *
    *
