    Hersteller: SKF

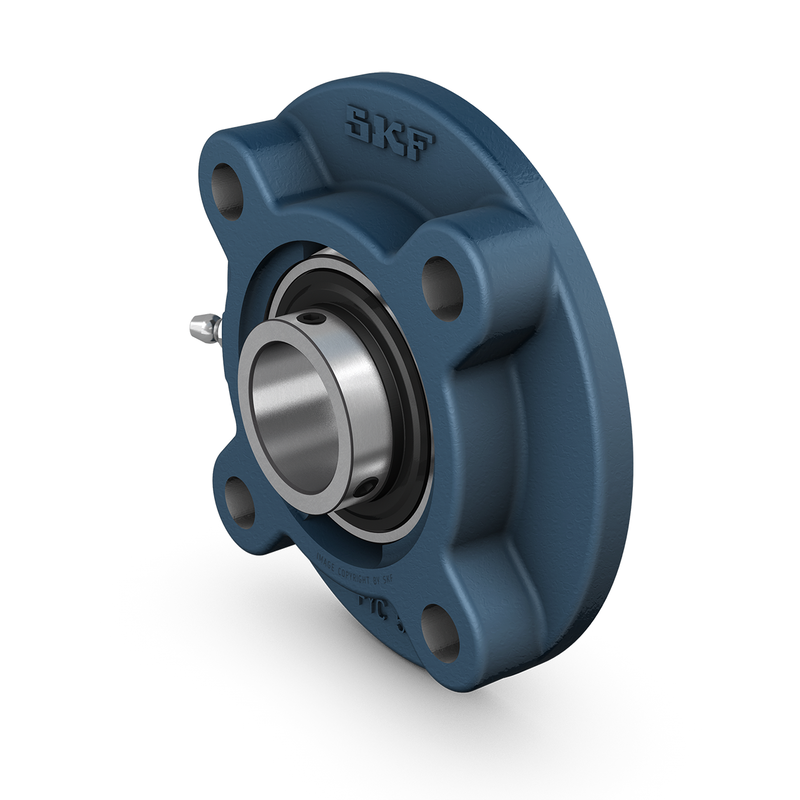

    SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 40 TF

    CHF 161.50 inkl. Steuer
    SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 40 TF
    Einhaltung der Norm:
    Zweckspezifisch:
    Gehäusewerkstoff:
    Dichtungslösung:
    Artikelnummer: FYC 40 TF

    Technische Spezifikationen


    ABMESSUNGEN
    Einhaltung der Norm
    Zweckspezifisch
    Gehäusewerkstoff
    Dichtungslösung
    ANSCHLUSSMASSE
    d40 mmBohrungsdurchmesser
    d151.8 mmAußendurchmesser Innenring
    A35.5 mmGehäusebreite
    A19 mmFlanschbreite
    A310 mmHöhe der kugeligen Sitzmitte
    B49.2 mmBreite des Innenrings
    B48 mmAbstand von Stirnseite Sicherung bis Gewindemitte
    Db100.1 mmAußendurchmesser
    Dc100 mmZentrierdurchmesser
    J120 mmAbstand zwischen Befestigungsschrauben
    J184.9 mmBreite Fußschraubenloch
    L145 mmGesamtbreite
    N14 mmLänge Fußschraubenloch
    s130.2 mmAbstand von Stirnseite Sicherung bis Laufbahnmitte
    T41.2 mmGesamtbreite der Einheit

    BERECHNUNGSDATEN
    C30.7 kNDynamische Tragzahl
    C019 kNStatische Tragzahl
    Pu0.8 kNErmüdungsgrenzbelastung
    4800 r/minGrenzdrehzahl

    GEWICHT
    Gewicht Lagereinheit1.95 kg

    TOLERANZKLASSE
    StellschraubeM8x1
    Sechskantschlüsselgröße für Befestigungsschraube
    Empfohlenes Anzugsmoment für Befestigungsschraube
    Empfohlener Durchmesser für Befestigungsschrauben, mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll



    *
    *
    *
