    Hersteller: SKF

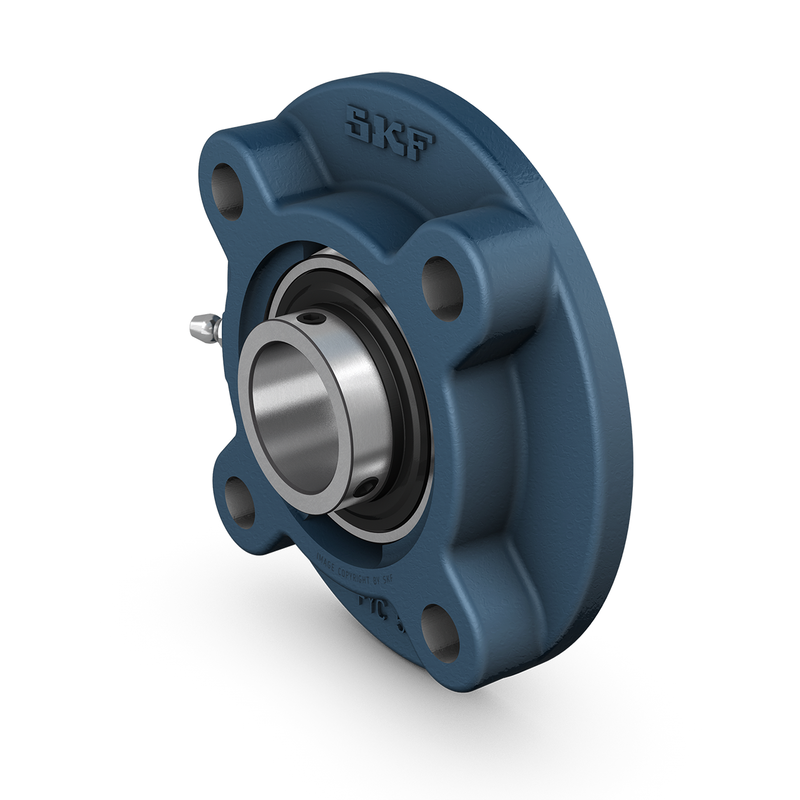

    SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 30 TF

    CHF 118.50 inkl. Steuer
    SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 30 TF
    Einhaltung der Norm:
    Zweckspezifisch:
    Gehäusewerkstoff:
    Dichtungslösung:
    Artikelnummer: FYC 30 TF

    Technische Spezifikationen


    ABMESSUNGEN
    Einhaltung der Norm
    Zweckspezifisch
    Gehäusewerkstoff
    Dichtungslösung
    ANSCHLUSSMASSE
    d30 mmBohrungsdurchmesser
    d139.7 mmAußendurchmesser Innenring
    A31 mmGehäusebreite
    A18 mmFlanschbreite
    A38 mmHöhe der kugeligen Sitzmitte
    B38.1 mmBreite des Innenrings
    B45 mmAbstand von Stirnseite Sicherung bis Gewindemitte
    Db81.1 mmAußendurchmesser
    Dc80 mmZentrierdurchmesser
    J100 mmAbstand zwischen Befestigungsschrauben
    J170.7 mmBreite Fußschraubenloch
    L125 mmGesamtbreite
    N12 mmLänge Fußschraubenloch
    s122.2 mmAbstand von Stirnseite Sicherung bis Laufbahnmitte
    T32.2 mmGesamtbreite der Einheit

    BERECHNUNGSDATEN
    C19.5 kNDynamische Tragzahl
    C011.2 kNStatische Tragzahl
    Pu0.475 kNErmüdungsgrenzbelastung
    6300 r/minGrenzdrehzahl

    GEWICHT
    Gewicht Lagereinheit1.25 kg

    TOLERANZKLASSE
    StellschraubeM6x0.75
    Sechskantschlüsselgröße für Befestigungsschraube
    Empfohlenes Anzugsmoment für Befestigungsschraube
    Empfohlener Durchmesser für Befestigungsschrauben, mm
    Empfohlener Durchmesser für Befestigungsschrauben, Zoll



    *
    *
    *
