Hersteller: SKF

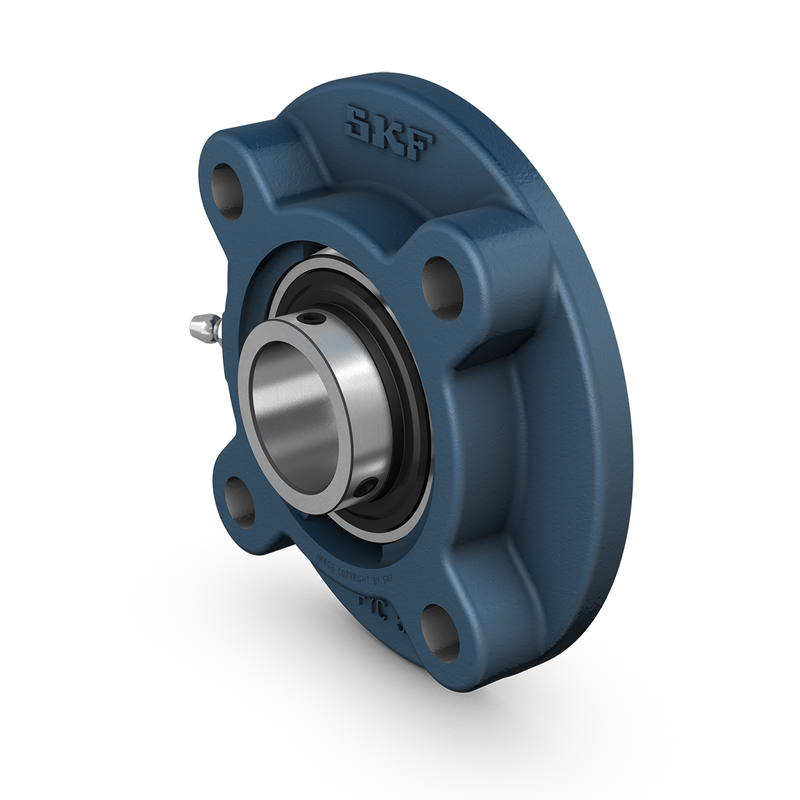

SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 20 TF

CHF 86.20 inkl. Steuer

SKF Kugellagereinheiten mit Rund- bzw. Dreieckflansch Art. Nr. FYC 20 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FYC 20 TF

Menge:

d	20 mm	Bohrungsdurchmesser
d₁	28.2 mm	AuÃŸendurchmesser Innenring
A	25.5 mm	Gehäusebreite
A₁	7 mm	Flanschbreite
A₃	5 mm	HÃ¶he der kugeligen Sitzmitte
B	31 mm	Breite des Innenrings
B₄	4.5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b	61 mm	AuÃŸendurchmesser
D_c	62 mm	Zentrierdurchmesser
J	78 mm	Abstand zwischen Befestigungsschrauben
J₁	55.2 mm	Breite FuÃŸschraubenloch
L	100 mm	Gesamtbreite
N	12 mm	Länge FuÃŸschraubenloch
s₁	18.3 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	28.3 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

0.68 kg

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
