    Hersteller: SKF

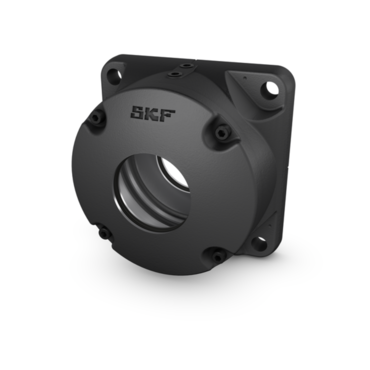

    SKF Flanschlagergehäuse quadratisch Serie FNL Art. Nr. FNL 516 B

    CHF 739.70 inkl. Steuer
    Flanschlagergehäuse quadratisch FNL 516 B
    Artikelnummer: FNL 516 B

    Technische Daten


    Außenmaß Lager (mm)140
    BauformQuadratisch
    Länge (mm)196
    Höhe (mm)196
    Höhe Achse (mm)98
    Sockelhöhe (mm)0
    Anzahl Schraublöcher4
    Mittenabstand Befestigungslöcher (mm)152
    Material GehäuseGrauguss


    Beschreibung


    Die FNL-Flanschlagergehäuse sind konzipiert für die Einbauart "Lager auf Spannhülse und glatter Welle" mit 20 bis 100 mm Durchmesser und vorgesehen für den Einbau von Pendelkugellager der Reihen 12 K und 22 K, Pendelrollenlager der Reihe 222 K, CARB Toroidalrollenlager der Reihe C 22 K.
    Die FNL-Flanschlagergehäuse stehen grössenabhängig in zwei Ausführungen zur Verfügung. Die kleineren Gehäuse bis einschliesslich Grösse FNL 513 haben einen dreieckigen Flansch, ab FNL 514 einen quadratischen Flansch.

    Die FNL-Flanschlagergehäuse sind erhältlich als Endlagergehäuse mit geschlossenem Enddeckel, Ausführung A, und als beidseitig offenes Lagergehäuse für durchgehende Welle, Ausführung B.

    Die Stehlagergehäuse werden standardmäßig aus Grauguss gefertigt
    *
    *
    *
